| SMF links up: | 10km | Power Supply: | +3.3V |
|---|---|---|---|
| Power consumption: | <1.5W | Connector: | Duplex LC |
| Applications: | 10GBASE-LR/LW Ethernet | ||
| เน้น: | 10GBASE LR LW SFP เครื่องรับแสง,เครื่องรับสัญญาณ 10GBASE LR LW,เครื่องรับสัญญาณทางออนไลน์ 10Gb/S |
||

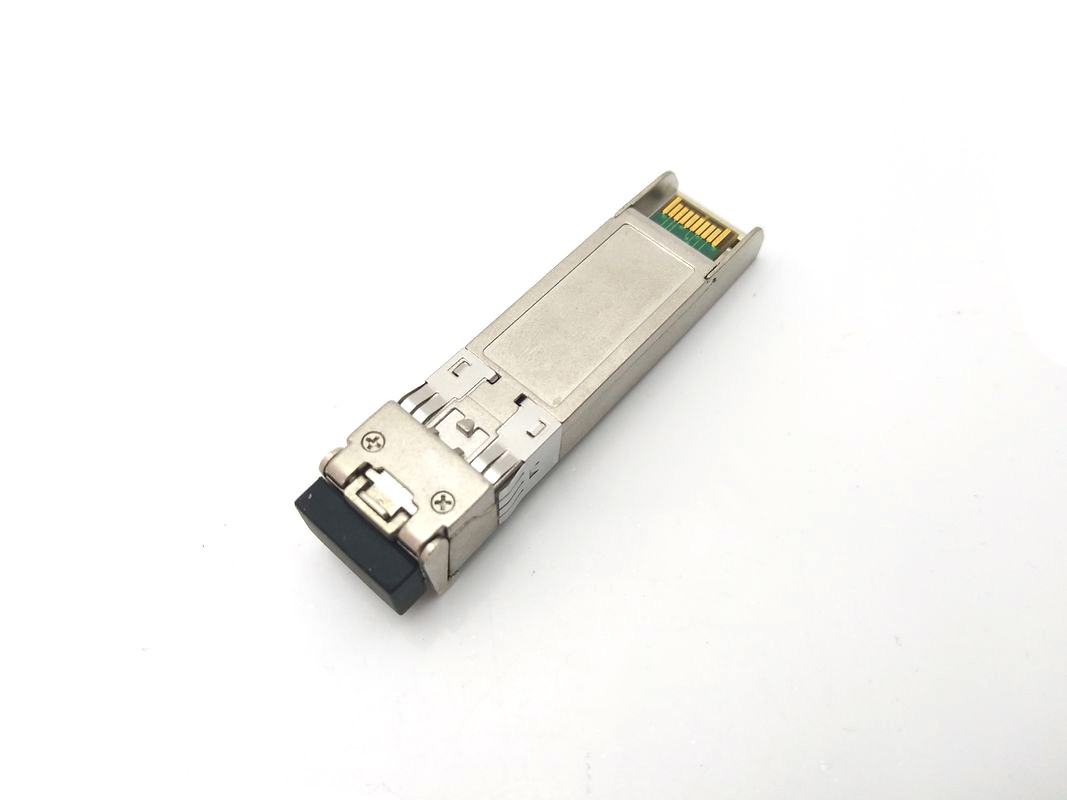

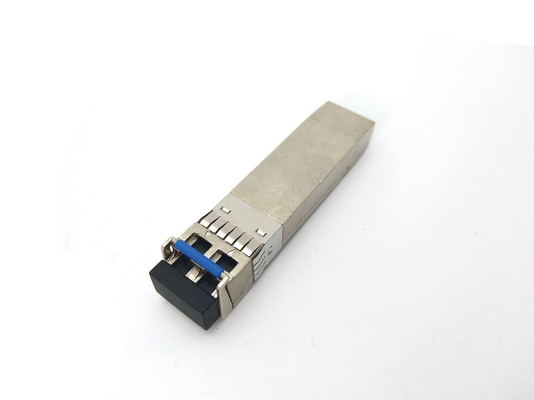

ตัวรับส่งสัญญาณออปติคัล SFP โหมดเดี่ยว LC Duplex 10Gb/S 1310nm
ตัวรับส่งสัญญาณ SFP+ 10Gb/s 10km Hot Pluggable, Duplex LC, +3.3V, 1310nm DFB-LD, โหมดเดี่ยว
คุณสมบัติ:
แอปพลิเคชัน:
คำอธิบาย:
SFP+ 10G LR เป็นโมดูลตัวรับส่งสัญญาณออปติคัล 10Gb/s ขนาดกะทัดรัดมากสำหรับการใช้งานการสื่อสารแบบอนุกรมด้วยแสงที่ 10Gb/s SFP แปลงกระแสข้อมูลไฟฟ้าแบบอนุกรม 10Gb/s เป็นสัญญาณเอาต์พุตออปติคัล 10Gb/s และสัญญาณอินพุตออปติคัล 10Gb/s เป็นกระแสข้อมูลไฟฟ้าแบบอนุกรม 10Gb/s อินเทอร์เฟซไฟฟ้าความเร็วสูง 10Gb/s เป็นไปตามข้อกำหนด SFI อย่างสมบูรณ์
เครื่องส่งสัญญาณ DFB 1310nm ประสิทธิภาพสูงและตัวรับสัญญาณ PIN ที่มีความไวสูงให้ประสิทธิภาพที่เหนือกว่าสำหรับการใช้งาน Ethernet ที่ลิงก์สูงสุด 10 กม.
โมดูล SFP+ เป็นไปตามมาตรฐาน SFF-8431, SFF-8432 และ IEEE 802.3ae 10GBASE-LR ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ผ่านอินเทอร์เฟซอนุกรม 2 สาย ตามที่ระบุไว้ใน SFF-8472
รูปแบบที่สอดคล้องกับ SFP อย่างสมบูรณ์ให้ความสามารถในการเสียบปลั๊กได้ง่าย การอัปเกรดพอร์ตออปติคัลที่ง่ายดาย และการปล่อย EMI ต่ำ
พิกัดสูงสุดสัมบูรณ์
| พารามิเตอร์ | สัญลักษณ์ | นาที. | ทั่วไป | สูงสุด. | หน่วย |
| อุณหภูมิในการจัดเก็บ | TS | -40 | +85 | °C | |
| อุณหภูมิในการทำงานของเคส | TA | 0 | 70 | °C | |
| แรงดันไฟฟ้าสูงสุด | Vcc | -0.5 | 4 | V | |
| ความชื้นสัมพัทธ์ | RH | 0 | 85 | % |
ลักษณะทางไฟฟ้า (TOP = 0 ถึง 70 °C, VCC = 3.135 ถึง 3.465 โวลต์)
| พารามิเตอร์ | สัญลักษณ์ | นาที. | ทั่วไป | สูงสุด. | หน่วย | หมายเหตุ |
| แรงดันไฟฟ้า | Vcc | 3.135 | 3.465 | V | ||
| กระแสไฟ | Icc | 430 | mA | |||
| การใช้พลังงาน | P | 1.5 | W | |||
| ส่วนเครื่องส่งสัญญาณ: | ||||||
| อิมพีแดนซ์ดิฟเฟอเรนเชียลอินพุต | Rin | 100 | Ω | 1 | ||
| ความทนทานต่อแรงดันไฟฟ้า DC สิ้นสุดเดี่ยวอินพุต Tx (Ref VeeT) | V | -0.3 | 4 | V | ||
| แรงดันไฟฟ้าอินพุตดิฟเฟอเรนเชียล | Vin,pp | 180 | 700 | mV | 2 | |
| แรงดันไฟฟ้าปิดใช้งานการส่ง | VD | 2 | Vcc | V | 3 | |
| แรงดันไฟฟ้าเปิดใช้งานการส่ง | VEN | Vee | Vee+0.8 | V | ||
| ส่วนตัวรับสัญญาณ: | ||||||
| ความทนทานต่อแรงดันไฟฟ้าเอาต์พุตสิ้นสุดเดี่ยว | V | -0.3 | 4 | V | ||
| แรงดันไฟฟ้า Diff เอาต์พุต Rx | Vo | 300 | 850 | mV | ||
| เวลาขึ้นและลงของเอาต์พุต Rx | Tr/Tf | 30 | ps | 4 | ||
| ข้อผิดพลาด LOS | Vข้อผิดพลาด LOS | 2 | VccHOST | V | 5 | |
| LOS ปกติ | VLOS norm | Vee | Vee+0.8 | V | 5 | |
หมายเหตุ:
1. เชื่อมต่อโดยตรงกับพินอินพุตข้อมูล TX การเชื่อมต่อ AC จากพินเข้าสู่ IC ไดรเวอร์เลเซอร์
2. ต่อ SFF-8431 Rev 3.0
3. เข้าสู่การสิ้นสุดดิฟเฟอเรนเชียล 100 โอห์ม
4. 20%～80%
5. LOS เป็นเอาต์พุตตัวรวบรวมแบบเปิด ควรดึงขึ้นด้วย 4.7k – 10kΩ บนบอร์ดโฮสต์ การทำงานปกติคือลอจิก 0; การสูญเสียสัญญาณคือลอจิก 1 แรงดันไฟฟ้าดึงขึ้นสูงสุดคือ 5.5V
พารามิเตอร์ออปติคัล(TOP = 0 ถึง 70°C, VCC = 3.135 ถึง 3.465 โวลต์)
| พารามิเตอร์ | สัญลักษณ์ | นาที. | ทั่วไป | สูงสุด. | หน่วย | หมายเหตุ |
| ส่วนเครื่องส่งสัญญาณ: | ||||||
| ความยาวคลื่นศูนย์กลาง | λt | 1290 | 1310 | 1330 | nm | |
| ความกว้างของสเปกตรัม | △λ | 1 | nm | |||
| กำลังแสงเฉลี่ย | Pavg | -8.2 | 0.5 | dBm | 1 | |
| กำลังแสง OMA | Poma | -5.2 | dBm | |||
| กำลังเลเซอร์ปิด | Poff | -30 | dBm | |||
| อัตราส่วนการสูญพันธุ์ | ER | 3.5 | dB | |||
| การลงโทษการกระจายตัวของเครื่องส่งสัญญาณ | TDP | 3.2 | dB | 2 | ||
| เสียงรบกวนความเข้มสัมพัทธ์ | Rin | -128 | dB/Hz | 3 | ||
| ความทนทานต่อการสูญเสียการสะท้อนแสง | 20 | dB | ||||
| ส่วนตัวรับสัญญาณ: | ||||||
| ความยาวคลื่นศูนย์กลาง | λr | 1260 | 1355 | nm | ||
| ความไวของตัวรับสัญญาณ | Sen | -14.5 | dBm | 4 | ||
| ความไวที่เน้น (OMA) | SenST | -10.3 | dBm | 4 | ||
| Los Assert | LOSA | -25 | - | dBm | ||
| Los Dessert | LOSD | -15 | dBm | |||
| Los Hysteresis | LOSH | 0.5 | dB | |||
| โอเวอร์โหลด | Sat | 0 | dBm | 5 | ||
| การสะท้อนของตัวรับสัญญาณ | Rrx | -12 | dB | |||
หมายเหตุ:
1. ตัวเลขกำลังไฟเฉลี่ยเป็นข้อมูลเท่านั้น ต่อ IEEE802.3ae
2. รูป TWDP ต้องใช้บอร์ดโฮสต์เพื่อให้เป็นไปตามมาตรฐาน SFF-8431 TWDP คำนวณโดยใช้รหัส Matlab ที่ให้ไว้ในมาตรา 68.6.6.2 ของ IEEE802.3ae
3. การสะท้อน 12dB
4. เงื่อนไขของการทดสอบตัวรับสัญญาณที่เน้นต่อ IEEE802.3ae การทดสอบ CSRS ต้องใช้บอร์ดโฮสต์เพื่อให้เป็นไปตามมาตรฐาน SFF-8431
5. โอเวอร์โหลดตัวรับสัญญาณที่ระบุใน OMA และภายใต้เงื่อนไขที่เน้นที่ครอบคลุมที่สุด
ขนาดทางกล:
