| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

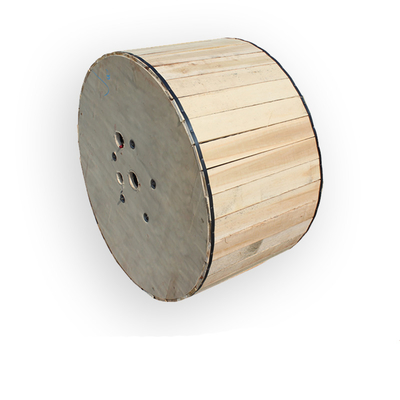

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | ได้รับการรับรอง: | ISO9001/CE/ROHS |
| เน้น: | สายไฟฟ้าไฟเบอร์ออปติก ADSS,สายไฟฟ้าไฟเบอร์ออปติก ADSS,สายไฟฟ้าไฟเบอร์ออปติก ADSS |
||

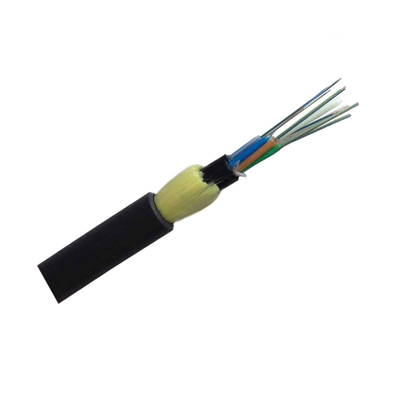

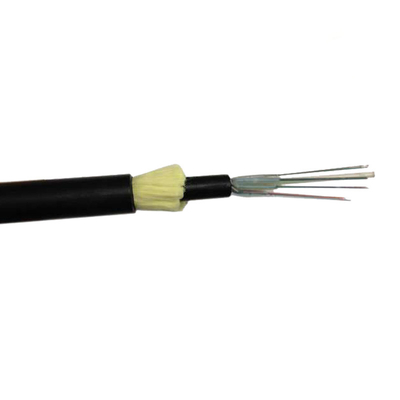

สายเคเบิลใยแก้วนำแสงกลางแจ้งแบบหลวมที่ไม่ใช่โลหะ ADSS LSZH Jacket SM G652D
คำอธิบาย:
สายเคเบิลใยแก้วนำแสงแบบรองรับตัวเองทั้งหมด ADSS เป็นแบบหลวม 200um หรือ 250um ไฟเบอร์เปลือย, คือ วางลงในท่อหลวมที่ทำจากพลาสติกโมดูลัสสูง ท่อบรรจุด้วยสารเติมเต็มกันน้ำ สารประกอบ ท่อ (และสารเติม) ถูกเกลียวรอบ FRP (พลาสติกเสริมใย) เป็นส่วนกลางที่ไม่ใช่โลหะ สมาชิกความแข็งแรงเป็นแกนสายเคเบิลที่กะทัดรัดและเป็นวงกลม
หลังจากแกนสายเคเบิลเต็มไปด้วยสารประกอบเติม มันคือ ปกคลุมด้วยปลอกชั้นใน PE (polyethylene) บาง หลังจากชั้นเกลียวของเส้นด้ายอะรามิดถูกนำไปใช้เหนือชั้นใน ปลอกเป็นสมาชิกความแข็งแรง สายเคเบิลจะเสร็จสมบูรณ์ด้วยปลอกนอก PE หรือ AT (ป้องกันการติดตาม)
คุณสมบัติ:
1. โครงสร้างที่ไม่ใช่โลหะให้ฉนวนที่ดี ทนทานต่อฟ้าผ่าได้ดีเยี่ยม
2. การออกแบบที่เหมาะสม การควบคุมที่แม่นยำสำหรับความยาวส่วนเกินของเส้นใยและกระบวนการเกลียวที่แตกต่างกันทำให้สายเคเบิล
คุณสมบัติทางกลและสิ่งแวดล้อมที่ยอดเยี่ยม
3. ความสามารถในการป้องกันคลื่นแม่เหล็กไฟฟ้า
4. ใช้เส้นด้ายอะรามิดที่มีความเข้มสูงเป็นส่วนประกอบป้องกันการดึง แข็งแรง เบา และมีเส้นผ่านศูนย์กลางสายเคเบิลขนาดเล็ก เหมาะสำหรับ
สำหรับสถานการณ์สภาพอากาศและการติดตั้งที่แตกต่างกัน
5. การป้องกันปลอกนอก AT (Anti-Track) แบบพิเศษ ความสามารถในการป้องกันการกัดกร่อนทางไฟฟ้าที่แข็งแกร่ง
แอปพลิเคชัน:
1. โทรคมนาคมทางไกล, LAN ในพื้นที่แรงดันไฟฟ้าสูง หรือเข้าถึงเครือข่ายโทรคมนาคม
2. สำหรับระบบส่งกำลังไฟฟ้า บริเวณฟ้าร้องมาก และการรบกวนทางแม่เหล็กไฟฟ้าสูง
แผ่นข้อมูล:
| อ้างอิงเส้นผ่านศูนย์กลางภายนอก มม. | อ้างอิงน้ำหนัก กก./กม. |
อ้างอิงแรงดึงใช้งานสูงสุด KN |
แรงดึงใช้งานสูงสุดที่อนุญาต KN |
ความแข็งแรงในการแตก KN |
สมาชิกความแข็งแรง CSA มม.² | โมดูลัสของความยืดหยุ่น KN/mm² | ค่าสัมประสิทธิ์การขยายตัวจากความร้อน×10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | -0.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | -0.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
ลักษณะเฉพาะ:
1. สามารถติดตั้งได้โดยไม่ต้องปิดเครื่อง
2. ประสิทธิภาพ AT ที่ยอดเยี่ยม การเหนี่ยวนำสูงสุด ณ จุดปฏิบัติงานของปลอก AT สามารถเข้าถึง 25KV
3. น้ำหนักเบาและเส้นผ่านศูนย์กลางเล็กช่วยลดภาระที่เกิดจากน้ำแข็งและลม และภาระบนเสาและแบคพร็อพ
4. ช่วงความยาวขนาดใหญ่และช่วงที่ใหญ่ที่สุดคือมากกว่า 1000 ม.
5. ประสิทธิภาพที่ดีของความต้านทานแรงดึงและอุณหภูมิ
6. อายุการใช้งานที่ออกแบบคือมากกว่า 30 ปี

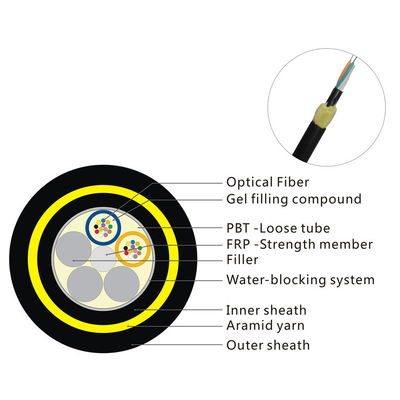

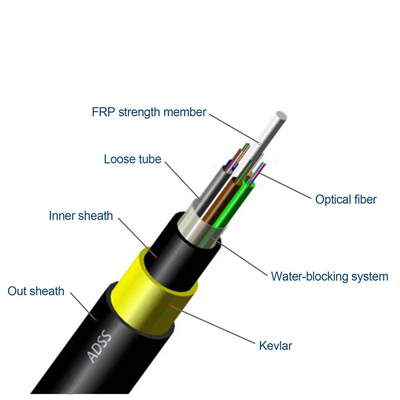

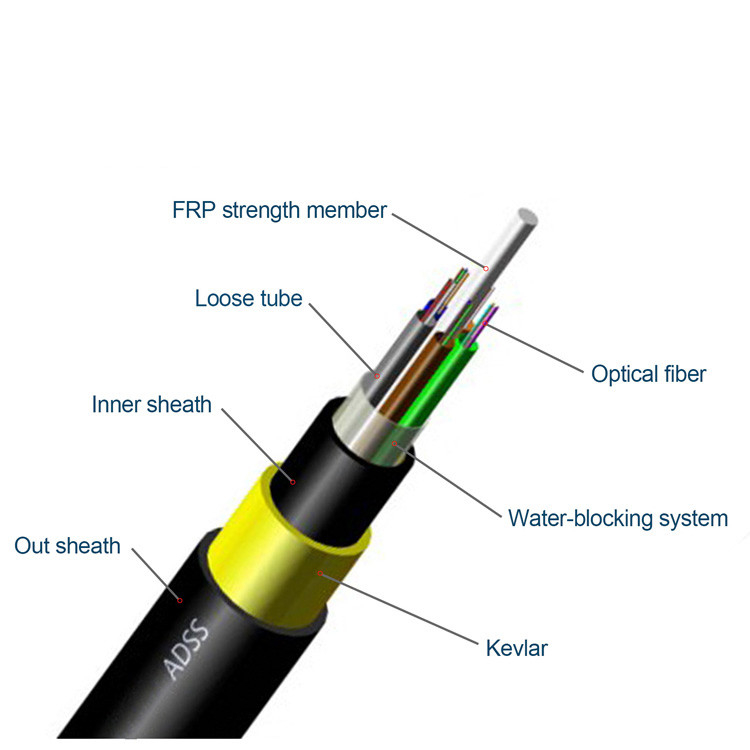

โครงสร้าง
ADSS เป็นแบบหลวม ไฟเบอร์ถูกวางลงในท่อหลวมที่ทำจากพลาสติกโมดูลัสสูง ท่อบรรจุด้วยสารประกอบเติมกันน้ำ
ท่อ (และสารเติม) ถูกเกลียวรอบ FRP (พลาสติกเสริมใย) เป็นสมาชิกความแข็งแรงส่วนกลางที่ไม่ใช่โลหะเป็นแกนสายเคเบิลที่กะทัดรัดและเป็นวงกลม หลังจากแกนสายเคเบิลเต็มไปด้วยสารประกอบเติม จะถูกปกคลุมด้วยปลอกชั้นในโพลีเอทิลีน (PE) บาง หลังจากใช้เส้นด้ายอะรามิดสองชั้นในสองทิศทางเหนือปลอกชั้นในเป็นสมาชิกความแข็งแรง สายเคเบิลจะเสร็จสมบูรณ์ด้วยปลอกนอก PE หรือ AT (ป้องกันการติดตาม)
