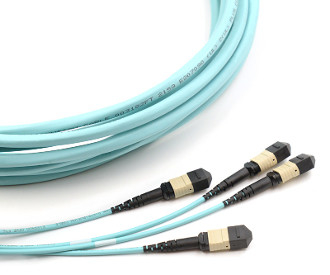

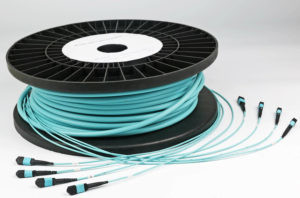

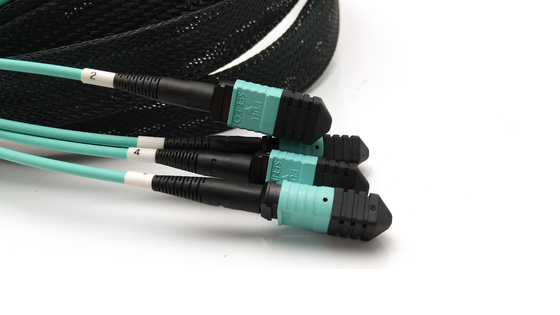

100G 72 ไฟเบอร์ OM3 MTP แพทช์คอร์ด
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| Connector type: | Female /Male | Cable color: | Aqua / Wathet Blue |
| Fiber qty: | 24 /48 / 72 Fiber | Cable Material: | LSZH / OFNP / PVC |
| Cable shape: | Round / Ribbon | Fiber type: | OM3 OM4 |
| High Light: | สาย MTP Patch Cord Aqua,OM3 MTP แพทช์คอร์ด,OM3 MTP Aqua Cable |
||
100G 72 ไฟเบอร์ OM3 MTP แพทช์คอร์ด

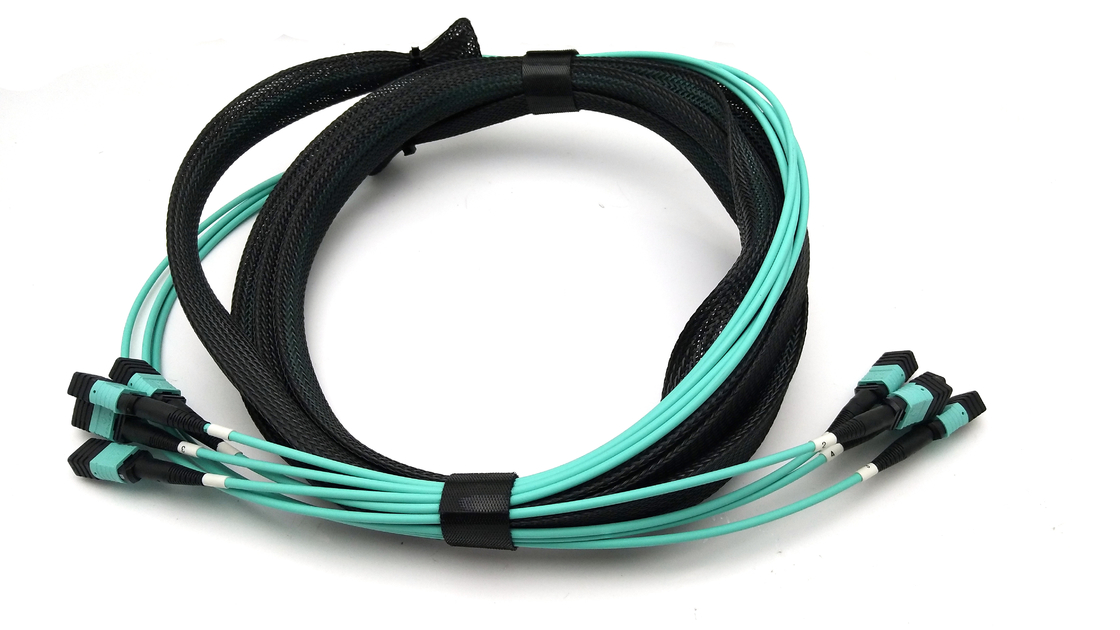

48Fiber 4 MPO ถึง 4 MPO คาเบลรถบรรทุก Mutilmode OM3 MTP Patch Cord คาเบลน้ํา
การประกอบสายไฟเบอร์ MPO/MTP จบด้วยเครื่องเชื่อม MPO/MTP ในทั้งสองปลาย
ลักษณะ:
ผลงานสูงใน IL & RL
4,8หน่วยปลายและชุดของเครื่องเชื่อมไฟเบอร์ 12, 24
ออกแบบสําหรับการใช้งาน SM และ MM ที่ขาดทุนน้อยและขาดทุนมาตรฐาน
การแก้ไขทางเศรษฐกิจสําหรับการตัดเส้นใย
เหมาะสําหรับการใช้งาน MPO/MTP
สายเคเบิลกลมกระชับกระชับ, สายเคเบิลโอวาลและตัวเลือกเทปเปลือย
หมวกโค้ดสีที่มีให้เลือกเพื่อแยกชนิดเส้นใย, ประเภทพลาชและ/หรือเกรดเครื่องเชื่อม
การใช้งาน:
MPO/MTP คือสูงสุดความหนาแน่นของระบบเชื่อมต่อก่อนสายไฟเบอร์ออปติก ซึ่งโดยทั่วไปใช้ในสามพื้นที่
· การใช้งานศูนย์ข้อมูลที่มีสภาพแวดล้อมความหนาแน่นสูง
· สายไฟเบอร์ออปติกไปยังอาคาร
· การใช้งานเครื่องเชื่อมภายในในอุปกรณ์ไฟเบอร์ เช่น Splitter
·40G / 100G SFP และ SFP
รายละเอียด

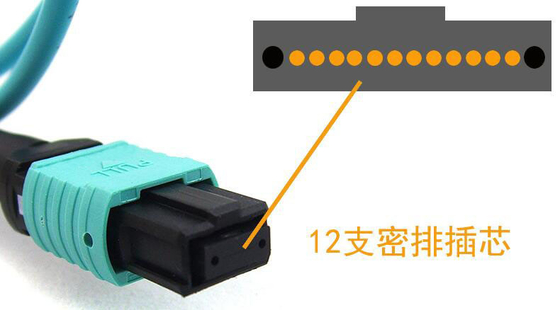

| ประเภทเครื่องเชื่อม | 12-Fiber หรือ 24Fiber MPO/MTP (ไม่ติด) |
| โปแลนด์ | PC ((MM); APC ((SM) |
| สีของเรือน | MM (สีเบจ), MM Elite (Aqua), SM (สีเขียว), SM Elite (สีเหลือง) |
| ความสูญเสียการใส่, แบบ (MTP/MPO) | ≤ 0.10 dB |
| ความสูญเสียการใส่สูงสุด (MTP/MPO) | ≤ 0.3 dB |
| รายละเอียดของรายละเอียด | PC > 55dB; APC > 60dB |
| ความทนทาน ((500 การจับคู่) | < 0.2dB |
| ผลประกอบของสายไฟเบอร์ | |
| ประเภทเส้นใย | OS2, OM1, OM2, OM3, OM4 OM5 |
| จํานวนเส้นใย | 12,24,48,72,96,144 คอร์ |
| ความอ่อนแอของเส้นใย dB (OS2) | ≤0.38 Max ≤0.34Typ ((1310nm) ≤0.25 Max ≤0.19Typ ((1550nm) |
| การลดความแรงของเส้นใย dB (OM1) | ≤ 3.5 Max ≤ 2.7Typ ((850nm) ≤ 1.5Max ≤ 1.2Typ ((1300nm) |
| ความอ่อนแอของเส้นใย dB (OM2) | ≤ 3.5 Max ≤ 2.7Typ ((850nm) ≤ 1.5Max ≤ 0.9Typ ((1300nm) |
| ความอ่อนแอของเส้นใย dB (OM3) | ≤ 3.5 Max ≤ 2.7Typ ((850nm) ≤ 1.5Max ≤ 0.9Typ ((1300nm) |
| ความอ่อนแอของเส้นใย dB (OM4) | ≤ 3.5 Max ≤ 2.7Typ ((850nm) ≤ 1.5Max ≤ 0.9Typ ((1300nm) |
| นาที ความกว้างแบนด์เวท: การเปิดตัวที่เต็มเกิน [Mhz-km] | OM1≥200 ((850nm) ≥500 ((1300nm) OM2≥500 ((850nm) ≥500 ((1300nm) OM3≥1500 ((850nm)≥500 ((1300nm) OM4≥3500 ((850nm) ≥500 ((1300nm) |
| ขั้นต่ําความกว้างแบนด์วิท:Laser Effective Modal Bandwidth [Mhz-km] | |
| OM3≥2000 ((850nm) OM4≥4700 ((850nm) | |
| กว้างภายนอก | 12 สายใย:3.0 หรือ 5.5 มิลลิเมตร; 24 ไฟเบอร์:3.0 หรือ 5.5 มิลลิเมตร |
| เสื้อนอก สี | OS2 ((สีเหลือง),OM2 ((สีส้ม),OM3 ((Aqua),OM4 ((สีม่วงหรือ Aqua) |
| วัสดุของเสื้อนอก | LSZH,OFNP,OFNR |
| ความแข็งแรงในการดึง | > 500N |
| อุณหภูมิการทํางาน | -40 ~ + 85 °C |
มาตรฐานที่เกี่ยวข้อง:
ตอบสนองมาตรฐาน IEC 61754-7& JIS C5982
การติดสายไฟแบบกระบวนตาม TIA-568-C
ออทติกคู่เคียง
- สนับสนุนโฟรม Optical Internetworking (OIF)
- สอดคล้องกับ Infiniband
อินฟินบานด์
- สอดคล้องกับช่องไฟเบอร์ 10G
- 40G และ 100G IEEE 8023
- QSFP
การเลือกขั้วโลก:
-
