OM3 72 สายไฟเบอร์ มูติโมด SM MM MPO MTP
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| Connector type: | Female /Male | Cable color: | Yellow /Aqua / Wathet Blue /Purple /Violet |
| Fiber qty: | 24 /48 / 72 Fiber | Cable Material: | LSZH / OFNP / PVC |
| Cable shape: | Round / Ribbon | Fiber type: | Singlemode / Mutilmode |
| High Light: | สาย SM MM MPO MTP,OM3 72 สายไฟเบอร์ MTP,OM3 72 สาย MPO สายใย |
||

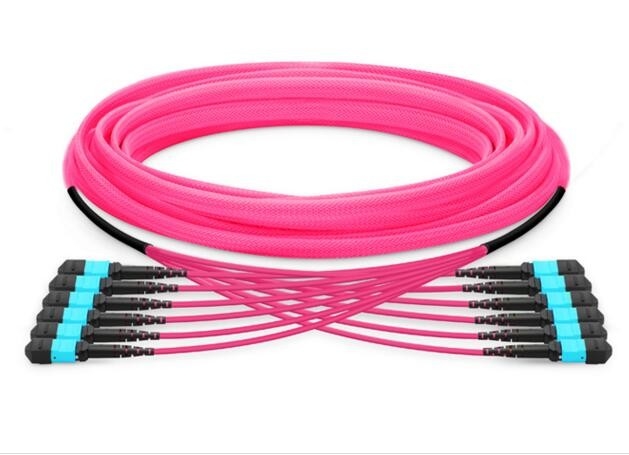

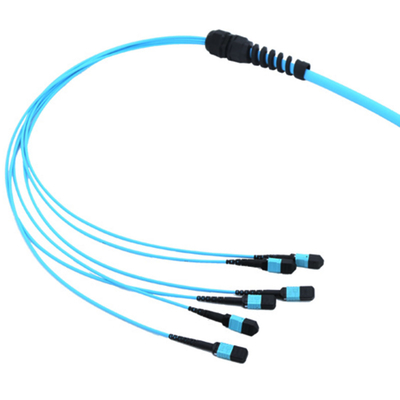

สายเคเบิล OM3 72 Fiber Mutimode SM MM MPO MTP

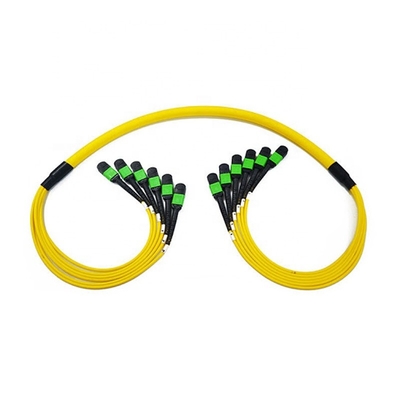

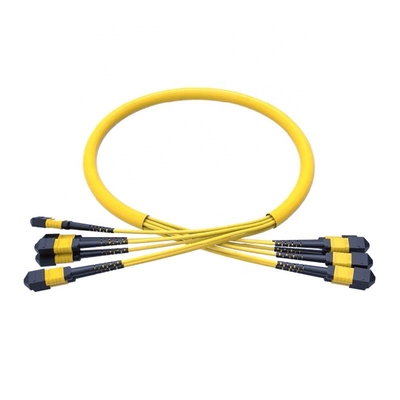

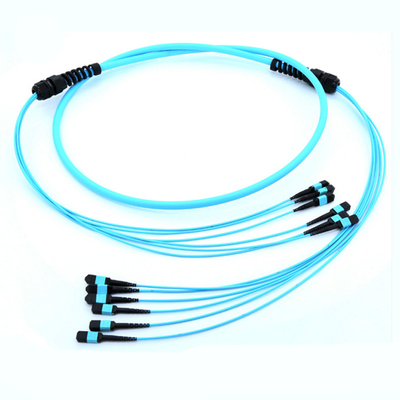

สายเคเบิล 72Fiber 6 MPO ถึง 6 MPO Truck Singlemode Mutimode SM MM MTP Patch Cord
สายเคเบิล MTP/MPO ประกอบด้วยขั้วต่อ MTP/MPO และสายไฟเบอร์ออปติก ขั้วต่ออื่นๆ เช่น LC อาจพบได้ในสายเคเบิล MTP/MPO บางชนิด สายไฟเบอร์ที่ใช้โดยทั่วไปคือ OM3 และ OM4 ซึ่งเป็นไฟเบอร์ออปติกมัลติโหมดที่ปรับให้เหมาะสมด้วยเลเซอร์
คุณสมบัติ
- การติดตั้งแบ็คโบน
- ทดสอบ 100% ก่อนส่งมอบ
- มี MTP และ MPO
- ใช้ขั้วต่อไฟเบอร์ 12/24 Cores
- จำนวนสายเคเบิล Trunk โดยปกติ 12 / 24 / 36 / 48 / 72 / 96 / 144-fibers
- สายเคเบิลกลม 3.0/3.6 มม. หรือปรับแต่งได้
- SM/OM1/OM2/OM3/OM4 หรือปรับแต่งได้
- มี LSZH, OFNR, OFNP
จมูกและร่องนำ (คีย์) ที่ด้านบนเป็นคุณสมบัติที่มองเห็นได้ชัดเจนอีกสองอย่าง ซึ่งช่วยให้มั่นใจได้ว่าอะแดปเตอร์จะยึดขั้วต่อโดยให้ปลายที่ถูกต้องอยู่ในแนวเดียวกัน ขึ้นอยู่กับการวางตำแหน่งของคีย์ มีอะแดปเตอร์ MPO สองประเภทให้เลือก หนึ่งคือ “key-up to key-down” หมายความว่าคีย์อยู่ด้านบนด้านหนึ่งและลงอีกด้านหนึ่ง ขั้วต่อทั้งสองเชื่อมต่อกันโดยหมุน 180° เมื่อเทียบกัน อีกอันคือ “key-up to key-up” หมายความว่าทั้งสองคีย์อยู่ด้านบน ขั้วต่อทั้งสองเชื่อมต่อกันในตำแหน่งเดียวกันเมื่อเทียบกัน
กฎการเชื่อมต่อ
- ใช้ขั้วต่อตัวผู้หนึ่งตัวและขั้วต่อตัวเมียหนึ่งตัว บวกกับอะแดปเตอร์ MPO หนึ่งตัวเสมอเมื่อสร้างการเชื่อมต่อ MPO (ดูภาพต่อไปนี้)
- ห้ามเชื่อมต่อตัวเมียกับตัวเมีย หรือตัวผู้กับตัวผู้ ควรเชื่อมต่อกับตัวผู้และตัวเมียตามที่ระบุไว้ข้างต้น ด้วยการเชื่อมต่อแบบตัวเมียกับตัวเมีย แกนไฟเบอร์ของขั้วต่อทั้งสองจะไม่สูงเท่ากันเนื่องจากไม่มีหมุดนำ ซึ่งจะนำไปสู่การสูญเสียประสิทธิภาพ การเชื่อมต่อแบบตัวผู้กับตัวผู้มีผลลัพธ์ที่เลวร้ายยิ่งกว่านั้นอีก ที่นั่นหมุดนำชนกับหมุดนำ ดังนั้นจึงไม่มีการสร้างการติดต่อ สิ่งนี้อาจทำให้ขั้วต่อเสียหายได้
- ห้ามถอดขั้วต่อ MPO พินนั้นยากที่จะถอดออกจากขั้วต่อ MPO และไฟเบอร์อาจขาดในกระบวนการ นอกจากนี้ การรับประกันจะถือเป็นโมฆะหากคุณเปิดตัวเรือนขั้วต่อ
สายเคเบิล MTP/MPO
สายเคเบิล MTP/MPO มีข้อดีคือใช้เวลาในการติดตั้งน้อยลง คุณภาพที่ผ่านการทดสอบและรับประกัน และความน่าเชื่อถือที่มากขึ้น มีหลายประเภทที่แตกต่างกัน
สายเคเบิล Trunk
สายเคเบิล Trunk ทำหน้าที่เป็นลิงก์ถาวรที่เชื่อมต่อโมดูล MTP/MPO เข้าด้วยกัน มีให้เลือกใช้กับไฟเบอร์ 12, 24, 48 และ 72 เส้น ปลายของสายเคเบิลเหล่านี้จะถูกสิ้นสุดด้วยขั้วต่อ MTP/MPO 12-fiber หรือ 24-fiber ตามที่ลูกค้าเลือก สายเคเบิล Trunk เหล่านี้เช่นสายเคเบิล Trunk MPO 12 เส้นสามารถช่วยสร้างเครือข่าย 40G ที่เรียบง่ายและคุ้มค่าโดยการติดตั้งระบบสายเคเบิลแบบมีโครงสร้าง สายเคเบิล Trunk MTP/MPO ต้องใช้ความระมัดระวังในการวางแผนมากขึ้น แต่มีข้อดีหลายประการ เช่น คุณภาพสูง การบิดเบือนน้อยที่สุด เวลาในการติดตั้งสั้นลง การป้องกันที่ดีขึ้น ปริมาณสายเคเบิลน้อยลง และต้นทุนรวมที่ต่ำกว่า
ข้อมูลจำเพาะ:
-
