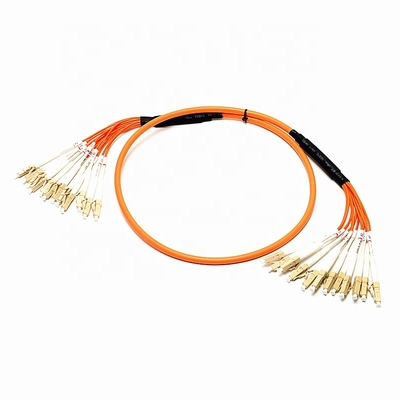

1310nm OM2 2.0mm 12C สายพับไฟเบอร์ออปติก มัลติโมด
| Product name: | Branch Fiber patch cord | Cable color: | Orange |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC/UPC to LC/UPC | Model: | MultiMode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | สายพับพับไฟเบอร์ออปติกมูลติโมด,2.0mm 12C สายพับไฟเบอร์ออปติก,1310nm OM2 สายพับออทติก |
||
สายแพทช์คอร์ดใยแก้วนำแสงมัลติโหมด 1310nm OM2 2.0mm 12C
1. คุณสมบัติ
1. การสูญเสียการสะท้อนกลับสูง
2. การสูญเสียการแทรกต่ำ
3. สายแพทช์คอร์ดผ่าน RoHS, ISO9001
4. แจ็คเก็ต LZSH หรือ PVC
5. เฟอร์รูลไฟเบอร์ออปติก CCTC A Type
สายแพทช์คอร์ดทั่วไป
2. การประยุกต์ใช้งาน
1). ห้องสื่อสาร
2). FTTH (ไฟเบอร์ไปยังบ้าน)
3). LAN (เครือข่ายท้องถิ่น)
4). FOS (เซ็นเซอร์ไฟเบอร์ออปติก)
5). ระบบสื่อสารไฟเบอร์ออปติก
6). อุปกรณ์เชื่อมต่อและส่งสัญญาณไฟเบอร์ออปติก
7). ความพร้อมในการรบทางทหาร
3. ข้อมูลจำเพาะ
| ประเภท | มาตรฐาน, หลัก |
| สไตล์ | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| ไฟเบอร์ |
โหมดเดี่ยว/มัลติโหมด 50/125, 62.5/125 (มัลติโหมด) OM2&OM1 50/125, 10G (มัลติโหมด) OM3 |
| สายเคเบิล |
ซิมเพล็กซ์, ดูเพล็กซ์ Φ3.0mm, Φ2.0mm, Φ0.9mm PVC หรือ LSZH |
| วิธีการขัดเงา | UPC, SPC, APC (8°& 6°) |
| การสูญเสียการแทรก |
≤ 0.1dB (สำหรับโหมดเดี่ยวหลัก) ≤ 0.25dB (สำหรับโหมดเดี่ยวมาตรฐาน) ≤ 0.25dB (สำหรับมัลติโหมด) ทดสอบโดย JDS RM 3750 |
|
การสูญเสียการสะท้อนกลับ (โหมดเดี่ยว) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) ทดสอบโดย JDS RM3750 |
| ความสามารถในการทำซ้ำ | ±0.1dB |
| อุณหภูมิในการทำงาน | -400C ถึง 850C |
|
ข้อกำหนดทางเรขาคณิต ( โหมดเดี่ยว) |
รัศมีหน้าเฟอร์รูล 7mm ≤ R ≤ 12mm (สำหรับ APC) 10mm ≤ R ≤ 25mm (สำหรับมาตรฐาน) Apex Offset ≤ 30 μm (สำหรับหลัก) Apex Offset ≤ 50 μm (สำหรับมาตรฐาน) Undercut -50nm ≤ U ≤ 50nm ทดสอบโดย DORC ZX-1 |
4. ข้อมูลจำเพาะและประสิทธิภาพประเภทไฟเบอร์
| หมายเลขสายเคเบิล | มัลติโหมด (ขัดเงา PC/Flat) | พารามิเตอร์ | ||
| มาตรฐาน | การสูญเสียน้อย | การสูญเสียการแทรกสูงสุด | การสูญเสียน้อย | การสูญเสียการแทรกสูงสุด |
| <0.70 | <0.35db | <0.70dB | <0.35dB | การสูญเสียการสะท้อนกลับ |
| >60dB | ไม่มี | ความทนทาน | ||
| 500 การผสมพันธุ์ | อุณหภูมิในการทำงาน | |||
| -40C ถึง 80C | ความยาวคลื่นทดสอบ | |||
| 1310nm | 850nm | 5 | ||
. รายการสินค้าบูท
| ขั้วต่อ | 0.9mm | หมายเลขสายเคเบิล | เฟอร์รูล | ขั้วต่อ | 0.9mm |
|
2.0mm 3.0mm LC |
FC SC ST MU D4 MTRJ MPO DIN 9/125um SM
|
50/125um MM 62.5/125um MM OM3 OM4 ซิมเพล็กซ์ |
ดูเพล็กซ์ หลายไฟเบอร์ ริบบิ้น PC |
APC UPC 1M |
2M 3M4M 5M ......... ปรับแต่ง การรับประกันคุณภาพ: |
การรับประกันแหล่งที่มา. ซัพพลายเออร์ระยะยาวรักษาคุณภาพวัตถุดิบให้คงที่ ผลิตภัณฑ์ทั้งหมดได้รับการรับรอง ROHS และเป็นไปตามความต้องการระดับคุณภาพการส่งออก(2)
การทดสอบคุณภาพ 1；วัตถุดิบจะถูกนำเข้าสู่สายการผลิตหลังจากผ่านการตรวจสอบ IQC เท่านั้น,2；IPQC
ตรวจสอบสายการผลิตเพื่อให้แน่ใจว่าการผลิตเป็นไปตามข้อกำหนดด้านคุณภาพ3；OQC ทดสอบประสิทธิภาพของผลิตภัณฑ์และตรวจสอบบรรจุภัณฑ์เพื่อให้แน่ใจว่าผลิตภัณฑ์แต่ละชิ้นเป็นไปตามข้อกำหนดด้านคุณภาพของลูกค้า
(3)
การทดสอบทางแสงผลิตภัณฑ์ของเราเป็นไปตามมาตรฐาน IEC และ ITU (4) อย่างน้อย 30% การทดสอบเฉพาะจุดโดยแผนกประกันคุณภาพหลังจากผลิตภัณฑ์เสร็จสิ้น
