45 Db 4 CH CWDM ขนาดเล็กกะทัดรัดสำหรับตัวรับสัญญาณออปติคัล
| Model No.: | 4/8-CH Compact CWDM Mux/Demux module Mini CWDM | Wavelength: | 1270nm, 1471nm, 1491nm 1611nm or others |
| Input/Output connector: | FC, SC, LC optional | Product Name: | Mini CCWDM |
| Non-Adjacent Chan: | 45 db | Channel Insertion Loss: | Max 0.70 (Typical 0.50) db |
| Adjacent Channel Isolation: | lation: 30 db | PDL: | 0.10 db |
| High Light: | มินิ CWDM,CWDM ขนาดกะทัดรัด,45 Db 4 CH CWDM |
||

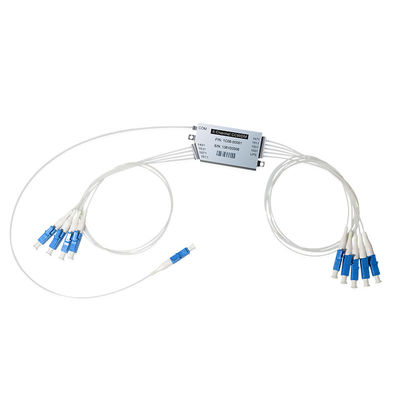

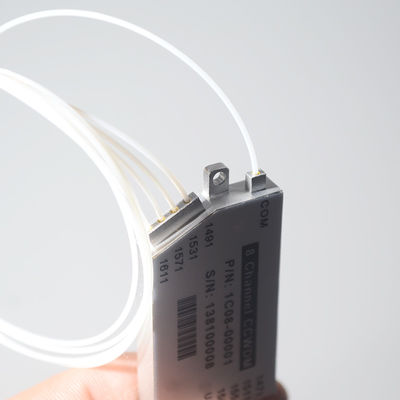

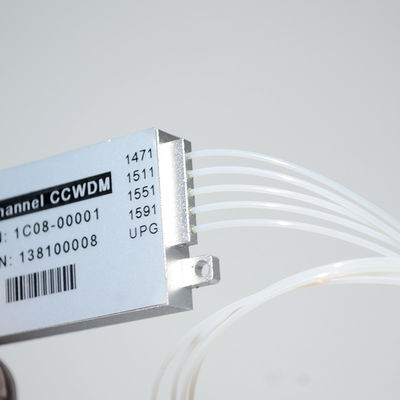

45 Db 4 CH Compact Mini CWDM สำหรับตัวรับสัญญาณออปติคัล

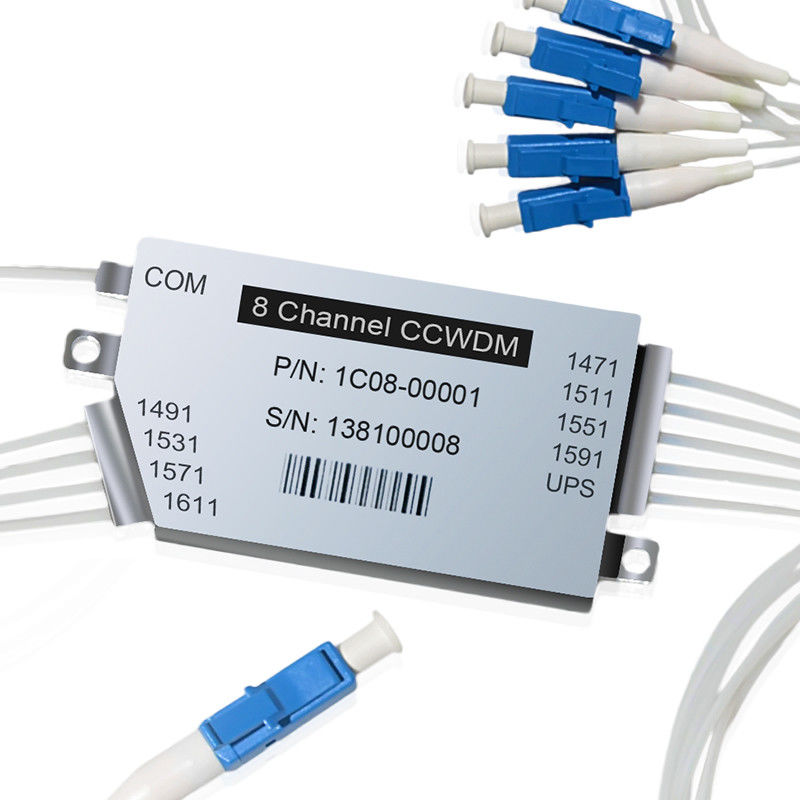

4/8 ช่อง CCWDM 4/8-CH Compact CWDM Mux/Demux module Mini CWDM สำหรับตัวรับสัญญาณออปติคัล
คำอธิบาย
CY COMขนาดกะทัดรัด Coarse Wavelength Division Multiplexers (Mini CWDM, Compact CWDM, CCWDM) เป็นโมดูลออปติคัลแบบบูรณาการโดยใช้แพลตฟอร์มออปติคัลที่เป็นกรรมสิทธิ์ของ CY COM ซึ่งสามารถปรับปรุงประสิทธิภาพทางออปติคัลได้อย่างมาก ในขณะเดียวกันก็ลดต้นทุนการผลิต เมื่อเทียบกับโมดูล CWDM มาตรฐานทั่วไป CY COM Mini CWDM ใช้ขนาดแพ็คเกจที่เล็กกว่ามาก สามารถประหยัดพื้นที่ได้มากในการใช้งาน ในขณะเดียวกันประสิทธิภาพและพารามิเตอร์ก็ดีขึ้นเช่นกัน
โมดูล CY COM CWDM ทั้งหมดผ่านการรับรอง Telcordia (เป็นไปตาม TELCORDIA GR-1221-CORE) Coarse Wavelength Division Multiplexing (CWDM) เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการเพิ่มความจุแบนด์วิดท์ในขณะที่ลดต้นทุน กลุ่มผลิตภัณฑ์โมดูล ABS แบบต่อ/ต่อสาย 6com ซึ่งใช้เทคโนโลยี Thin Film Filter (TFF) มาตรฐานพร้อมบรรจุภัณฑ์ที่เป็นกรรมสิทธิ์ มอบขนาดส่วนประกอบที่เล็กที่สุดรวมกับประสิทธิภาพและความน่าเชื่อถือที่โดดเด่น
คุณสมบัติ
1) การสูญเสียการแทรกต่ำ
2) การแยกช่องสัญญาณที่ยอดเยี่ยม
3) ความเสถียรและความน่าเชื่อถือสูง
4) ต้นทุนต่ำ
5) ขนาดกะทัดรัด
แอปพลิเคชัน
เพิ่ม/ลดช่องสัญญาณ CWDMCWDM
ลิงก์ใยแก้วนำแสง CATV
การเข้าถึงเครือข่าย LAN
การสื่อสารระยะใกล้
ข้อมูลจำเพาะ:
|
พารามิเตอร์
|
หน่วย
|
ข้อมูลจำเพาะ
|
||||
|
1
|
ช่วงความยาวคลื่นในการทำงาน
|
นาโนเมตร
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
ระยะห่างช่องสัญญาณ
|
---
|
20nm
|
100GHz
|
||
|
3
|
Channel Passband (@-0.5dB bandwidth)
|
นาโนเมตร
|
IUT ± 6.5
|
UT ± 0.125
|
||
|
4
|
ปริมาณช่องสัญญาณ
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
Max. Pass Band Ripple
|
เดซิเบล
|
<0.35
|
<0.4
|
||
|
6
|
Max. Channel Insertion Loss
|
เดซิเบล
|
≤1.8
|
≤3.0
|
≤2.0
|
≤3.2
|
|
7
|
Min. Adjacent Channel Isolation
|
เดซิเบล
|
>30
|
>25
|
||
|
8
|
Min. Non-Adjacent Channel Isolation
|
เดซิเบล
|
>45
|
>35
|
||
|
9
|
Min. Express Channel Isolation
|
|
>13
|
>12
|
||
|
10
|
Min. Return Loss
|
เดซิเบล
|
≥45
|
|||
|
11
|
Max. PDL
|
เดซิเบล
|
<0.1
|
<0.1
|
<0.20
|
<0.30
|
|
12
|
Insertion Loss Temperature Sensitivity
|
เดซิเบล/℃
|
<0.005
|
|||
|
13
|
Wavelength Temperature Shifting
|
นาโนเมตร/℃
|
<0.002
|
|||
|
14
|
Max. Power Handling
|
mW
|
300
|
|||
|
15
|
Directivity
|
เดซิเบล
|
≥50
|
|||
|
16
|
ช่วงอุณหภูมิในการทำงาน
|
℃
|
-40 ถึง +80
|
|||
|
17
|
ช่วงอุณหภูมิในการจัดเก็บ
|
℃
|
-40 ถึง +85
|
|||
|
18
|
Fiber Jacket & Fiber Length
|
ซม.
|
ปรับแต่ง
|
|||
|
19
|
ขนาดแพ็คเกจ – 1
|
มม.
|
100 * 80 * 10 หรือปรับแต่ง
|
|||
|
20
|
ขนาดแพ็คเกจ – 2
|
มม.
|
เข้ากันได้กับ LGX
|
|||
|
21
|
ขนาดแพ็คเกจ – 3
|
มม.
|
19” 1U Rack Mounted
|
|||
|
22
|
ประเภทตัวเชื่อมต่อ
|
--
|
SC/LC/FC หรือปรับแต่ง
|
|||
|
23
|
ประเภทไฟเบอร์และสีแจ็คเก็ต
|
|
G.652D / G.657 A1 (หรือปรับแต่ง)
|
|||
-
