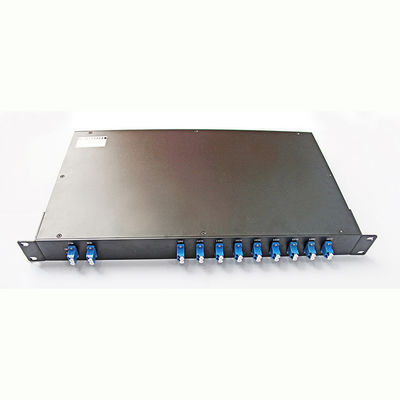

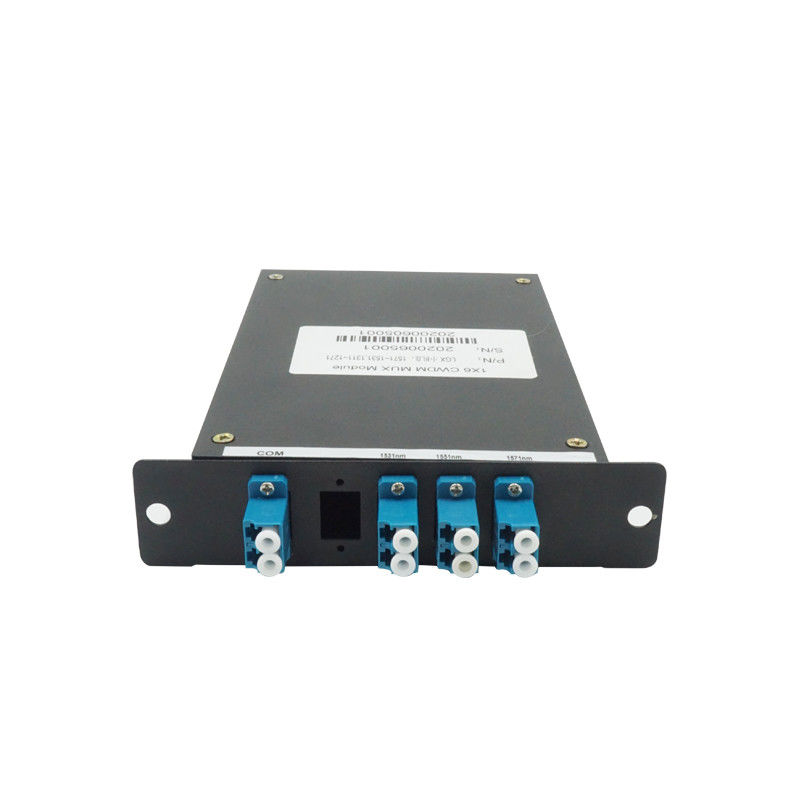

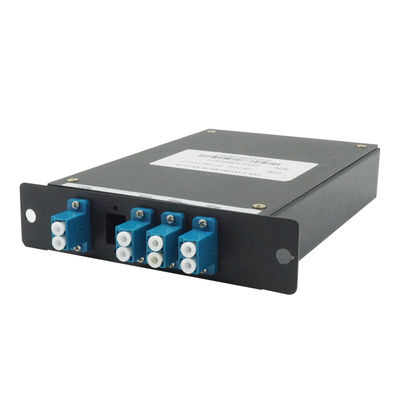

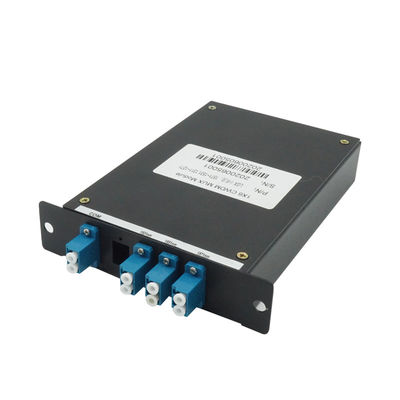

มัลติเพล็กเซอร์ Simplex LC Mux 1X6 WDM CWDM DWDM โมดูล
| Model No.: | 1*6 CWDM | Wavelength: | 1270~1610nm |
| Material: | LGX Box | Type: | Mux or Demux |
| Polarization dependent loss: | ent loss: ≤0.2dB | Connector: | Simplex LC |
| Warranty: | 1 Year | Channel Uniformity: | : ≤0.6dB |
| High Light: | 1X6 WDM CWDM DWDM,1X6 CWDM,โมดูลมัลติเพล็กเซอร์ Mux CWDM |
||
Simplex LC Multiplexer Mux 1X6 WDM CWDM DWDM Module
1X6 CWDM multiplexer mux demux โมดูล CWDM อุปกรณ์โทรคมนาคมใยแก้วนำแสง
คำอธิบาย
1. Coarse wavelength division multiplexer (CWDM Mux/Demux) ใช้เทคโนโลยีการเคลือบฟิล์มบางและการออกแบบที่เป็นกรรมสิทธิ์ของการบรรจุไมโครออปติกแบบไม่ใช้ฟลักซ์
2. ให้การสูญเสียการแทรกต่ำ, การแยกช่องสัญญาณสูง, แบนด์วิดท์กว้าง, ความไวต่ออุณหภูมิต่ำ และเส้นทางแสงที่ไม่ใช้ epoxy
คุณสมบัติ
1. โมดูลออปติคัล CWDM ใช้เทคโนโลยี CWDM ซึ่งสามารถรวมสัญญาณออปติคัลของ
ความยาวคลื่นที่แตกต่างกันผ่าน WDM ภายนอก เนื่องจากส่งผ่านใยแก้วนำแสงเส้นเดียว จึงช่วยประหยัดทรัพยากรใยแก้วนำแสง
2. ในเวลาเดียวกัน ผู้รับต้องใช้ WDM เพื่อแยกสัญญาณออปติคัลที่ซับซ้อน
3. นอกจากนี้ โมดูลออปติคัล CWDM สามารถเสียบเข้ากับพอร์ต SFP ของสวิตช์หรือเราเตอร์ได้
แอปพลิเคชัน
โมดูลออปติคัล CWDM ใช้กันอย่างแพร่หลายในวิทยาเขต, ศูนย์ข้อมูล, FTTH, ช่องสัญญาณไฟเบอร์ 1G และ 2G, กิกะบิตอีเธอร์เน็ตใน MAN, ระบบรักษาความปลอดภัยและ
ระบบป้องกันและสาขาอื่นๆ
ข้อมูลจำเพาะ:
|
พารามิเตอร์
|
4 ช่องสัญญาณ
|
8 ช่องสัญญาณ
|
16 ช่องสัญญาณ
|
18 ช่องสัญญาณ
|
|||||
|
Mux
|
Demux
|
Mux
|
Demux
|
Mux
|
Demux
|
Mux
|
Demux
|
||
|
ความยาวคลื่นช่องสัญญาณ (nm)
|
1270~1610/1271~1611
|
||||||||
|
ความแม่นยำของความยาวคลื่นศูนย์กลาง (nm)
|
±0.5
|
||||||||
|
ระยะห่างช่องสัญญาณ (nm)
|
20
|
||||||||
|
Channel Passband (@-0.5dB bandwidth (nm)
|
+/-7.5/+/-6.5
|
||||||||
|
การสูญเสียการแทรก (dB)
|
≤1.5
|
≤2.5
|
≤3.5
|
≤3.5
|
|||||
|
ความสม่ำเสมอของช่องสัญญาณ (dB)
|
≤0.6
|
≤1.0
|
≤1.5
|
≤1.5
|
|||||
|
Channel Ripple (dB)
|
0.3
|
||||||||
|
การแยก (dB)
|
ที่อยู่ติดกัน
|
>30
|
|||||||
|
ไม่อยู่ติดกัน
|
>40
|
||||||||
|
การสูญเสียการแทรก (dB)
|
แสดงออกด้วยตัวกรอง
|
>30
|
|||||||
|
แสดงออกโดยไม่มีตัวกรอง
|
>12
|
||||||||
|
ความไวต่ออุณหภูมิการสูญเสียการแทรก (dB/℃)
|
<0.005
|
||||||||
|
การเปลี่ยนอุณหภูมิความยาวคลื่น (nm/℃)
|
<0.002
|
||||||||
|
การสูญเสียขึ้นอยู่กับโพลาไรเซชัน (dB)
|
<0.1
|
||||||||
|
การกระจายโหมดโพลาไรเซชัน (ps)
|
<0.1
|
||||||||
|
ทิศทาง (dB)
|
＞50
|
||||||||
|
การสูญเสียการส่งกลับ (dB)
|
＞45
|
||||||||
|
การจัดการพลังงานสูงสุด (mW)
|
300
|
||||||||
|
อุณหภูมิในการทำงาน (℃)
|
-40~+85
|
||||||||
|
อุณหภูมิในการจัดเก็บ (℃)
|
-40~+85
|
||||||||
|
ขนาดบรรจุภัณฑ์ (มม.)(กล่อง LGX)
|
L155.5xW102(129)xH29
|
||||||||
-
