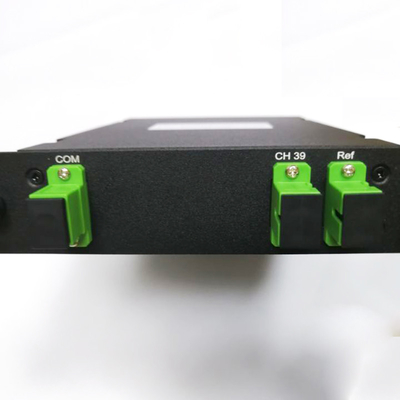

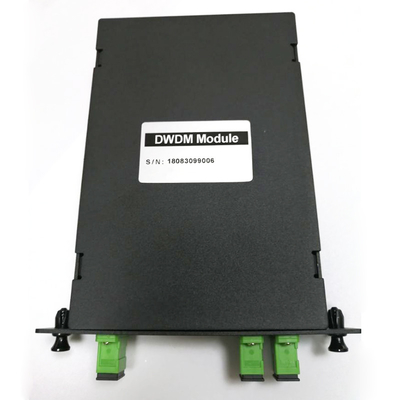

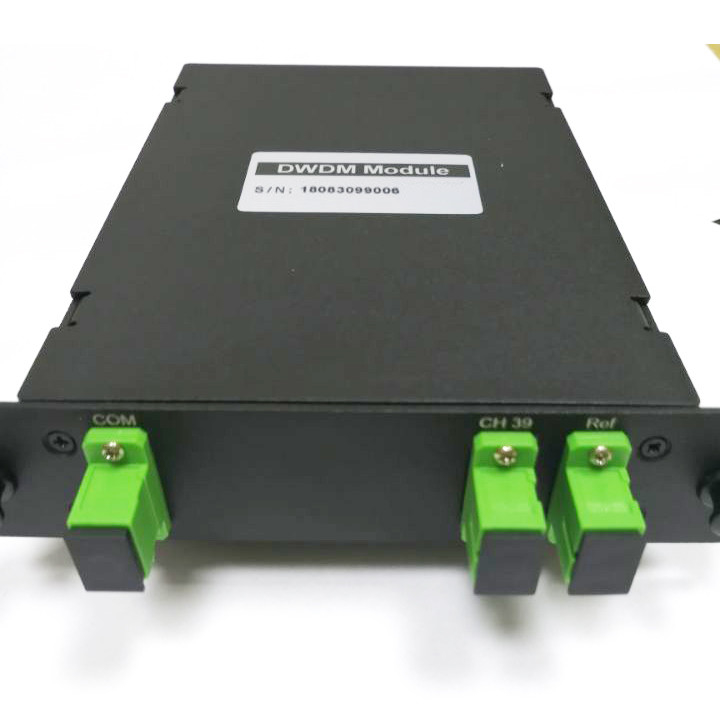

เครือข่าย PON โมดูล LGX OADM CWDM
| Model No.: | Dual fiber cwdm oadm add/drop LGX module | Wavelength: | 1270~1610nm |
| Applications: | CWDM System/PON Networks/CATV | Connector: | SC |
| Operating temperature: | -40 to 85 degree | Certification: | RoHS, ISO9001, FCC, CE |
| High Light: | CWDM OADM สายไฟเบอร์สอง,โมดูล CWDM OADM LGX,โมดูล LGX ไฟเบอร์คู่ |
||
โมดูล LGX CWDM OADM ไฟเบอร์คู่สำหรับเครือข่าย PON
โมดูล LGX CWDM OADM แบบเพิ่ม/ลดไฟเบอร์คู่ 2-in/2-out คลื่นความถี่ 1270-1610nm
คำอธิบาย
• โมดูล CWDM passive OADM นั้นโปร่งใสต่อโปรโตคอลและมองไม่เห็นทั้งเครือข่ายและผู้ใช้ CWDM passive OADM แต่ละตัวใช้ความยาวคลื่นที่อยู่ในมาตรฐานกริด ITU-T G.694.2 CWDM ตั้งแต่ 1270 nm ถึง 1610 nm โดยมีระยะห่าง 20 nm
คุณสมบัติ
• ช่วงความยาวคลื่นในการทำงาน: 1270nm ~ 1610nm
• อุณหภูมิในการทำงาน: 0℃ ถึง 70℃
การใช้งาน
• ระบบ CWDM
• เครือข่าย PON
• ลิงก์ CATV
การปฏิบัติตามข้อกำหนด
• Telcordia GR-1209-CORE
• Telcordia GR-1221-CORE
• RoHS
ข้อมูลจำเพาะ:
|
พารามิเตอร์
|
4 ช่องสัญญาณ
|
8 ช่องสัญญาณ
|
16 ช่องสัญญาณ
|
18 ช่องสัญญาณ
|
|||||
|
Mux
|
Demux
|
Mux
|
Demux
|
Mux
|
Demux
|
Mux
|
Demux
|
||
|
ความยาวคลื่นช่องสัญญาณ (nm)
|
1270~1610/1271~1611
|
||||||||
|
ความแม่นยำของความยาวคลื่นศูนย์กลาง (nm)
|
±0.5
|
||||||||
|
ระยะห่างช่องสัญญาณ (nm)
|
20
|
||||||||
|
แบนด์วิดท์ Channel Passband (@-0.5dB (nm)
|
+/-7.5/+/-6.5
|
||||||||
|
การสูญเสียการแทรก (dB)
|
≤1.5
|
≤2.5
|
≤3.5
|
≤3.5
|
|||||
|
ความสม่ำเสมอของช่องสัญญาณ (dB)
|
≤0.6
|
≤1.0
|
≤1.5
|
≤1.5
|
|||||
|
Channel Ripple (dB)
|
0.3
|
||||||||
|
การแยก (dB)
|
ที่อยู่ติดกัน
|
>30
|
|||||||
|
ไม่อยู่ติดกัน
|
>40
|
||||||||
|
การสูญเสียการแทรก (dB)
|
Express พร้อมตัวกรอง
|
>30
|
|||||||
|
Express ไม่มีตัวกรอง
|
>12
|
||||||||
|
ความไวต่ออุณหภูมิในการสูญเสียการแทรก (dB/℃)
|
<0.005
|
||||||||
|
การเปลี่ยนอุณหภูมิความยาวคลื่น (nm/℃)
|
<0.002
|
||||||||
|
การสูญเสียขึ้นอยู่กับโพลาไรเซชัน (dB)
|
<0.1
|
||||||||
|
การกระจายโหมดโพลาไรเซชัน (ps)
|
<0.1
|
||||||||
|
ทิศทาง (dB)
|
＞50
|
||||||||
|
การสูญเสียการสะท้อนกลับ (dB)
|
＞45
|
||||||||
|
การจัดการพลังงานสูงสุด (mW)
|
300
|
||||||||
|
อุณหภูมิในการทำงาน (℃)
|
-40~+85
|
||||||||
|
อุณหภูมิในการจัดเก็บ (℃)
|
-40~+85
|
||||||||
|
ขนาดแพ็คเกจ (มม.)(กล่อง LGX)
|
L155.5xW102(129)xH29
|
||||||||
-
