ตัวแยกไฟเบอร์ออปติก PLC 1x2 SC UPC ขนาด 2.0 มม. ที่ 1260 นาโนเมตร
| Channel: | 1X2 | Connector: | SC/UPC |
| Package way: | ABS | Operating Wavelength: | 1260～1650(nm) |
| Cable diamter: | 3.0/2.0mm | ||
| High Light: | 1x2 PLC สายไฟเบอร์ออปติก Splitter,1x2 ไฟเบอร์ PLC Splitter,Sc Upc ไฟเบอร์ Plc Splitter |
||

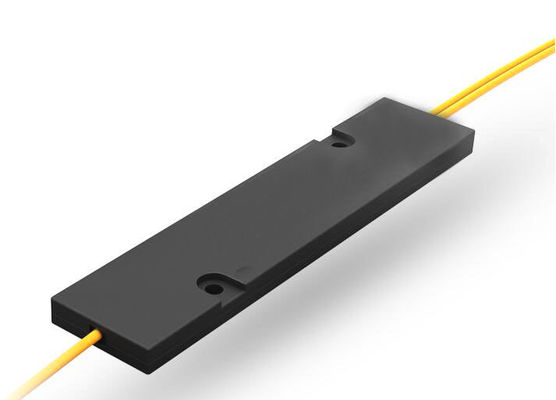

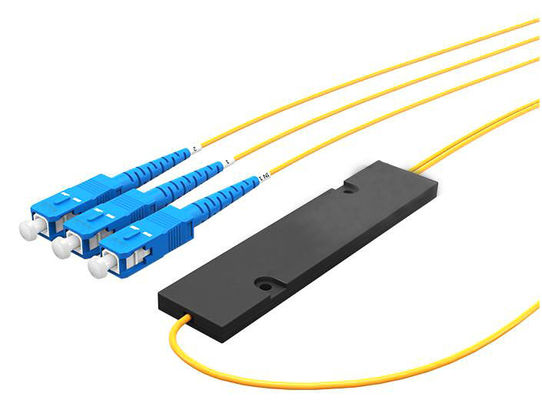

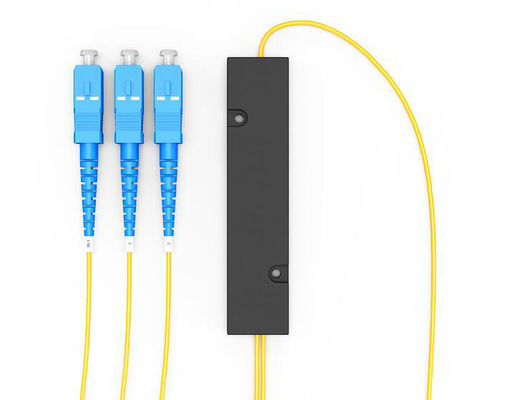

1260nm 2.0mm SC UPC 1x2 PLC Fiber Optic Splitter

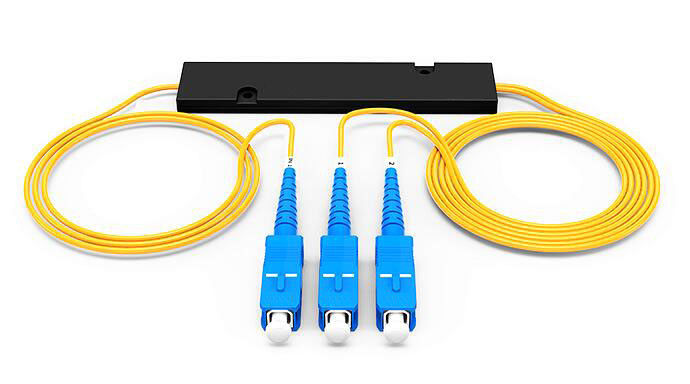

ตัวแยกสัญญาณไฟเบอร์ออปติก PLC 1x2 พร้อมขั้วต่อ SC/UPC, แพ็คเกจ ABS
คำอธิบาย:

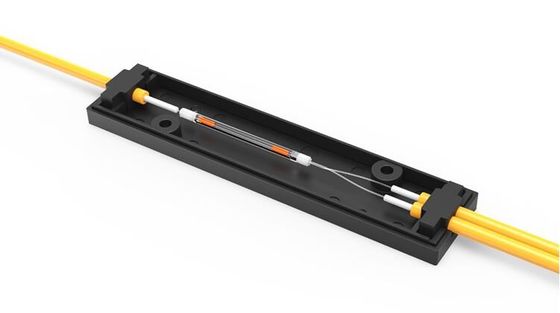

ตัวแยกวงจรคลื่นแสงระนาบ (PLC) เป็นอุปกรณ์จัดการพลังงานแสงชนิดหนึ่งที่ผลิตโดยใช้เทคโนโลยีตัวนำคลื่นแสงซิลิกา มีขนาดเล็ก ความน่าเชื่อถือสูง ช่วงความยาวคลื่นในการทำงานกว้าง และความสม่ำเสมอของช่องสัญญาณต่อช่องสัญญาณที่ดี และใช้กันอย่างแพร่หลายในเครือข่าย PON เพื่อให้เกิดการแยกพลังงานสัญญาณแสง เรามีผลิตภัณฑ์ตัวแยกสัญญาณ 1xN และ 2xN ทั้งหมดที่ปรับแต่งสำหรับการใช้งานเฉพาะ ผลิตภัณฑ์ทั้งหมดเป็นไปตามข้อกำหนด GR-1209-CORE และ GR-1221-CORE
คุณสมบัติ:
การสูญเสียการแทรกต่ำ
PDL ต่ำ
การออกแบบที่กะทัดรัด
ความสม่ำเสมอของช่องสัญญาณต่อช่องสัญญาณที่ดี
ช่วงความยาวคลื่นในการทำงานกว้าง (1260nm-1650nm)
อุณหภูมิในการทำงานกว้าง (-40℃-85℃)
ความน่าเชื่อถือและความเสถียรสูง
แอปพลิเคชัน
ระบบ FTTX ; PON ; ลิงก์ CATV ; การกระจายสัญญาณแสง
ข้อมูลจำเพาะ
ตารางที่ 1 – 1×N PLC Splitter
| พารามิเตอร์ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| ความยาวคลื่นในการทำงาน (nm) | 1260～1650 | ||||||
| ประเภทไฟเบอร์ | G657A1 หรือตามที่ลูกค้ากำหนด | ||||||
| การสูญเสียการแทรก (dB)(เกรด P/S) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23.8/24.2 |
| ความสม่ำเสมอของการสูญเสีย (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.0 | 2.5 |
| การสูญเสียขึ้นอยู่กับโพลาไรเซชัน (dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| การสูญเสียการส่งกลับ (dB) (เกรด P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| ทิศทาง (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| เสถียรภาพของอุณหภูมิ (-40～85 ℃)(dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| อุณหภูมิในการทำงาน (℃) | -40～85 | ||||||
| อุณหภูมิในการจัดเก็บ (℃) | -40～85 | ||||||
| ขนาดอุปกรณ์ (มม.) | 40×4×4 | 40×4×4 | 40×4×4 | 50×4×4 | 50×7×4 | 60×12×4 | N/A |
| ขนาดโมดูล (มม.) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 | 140×115×18 |
| ขนาดมินิโมดูล (มม.) | 50×7×4 | 50×7×4 | 50×7×4 | 60×12×4 | 80×20×6 | 100×40×6 | N/A |
ตารางที่ 2 – 2×N PLC Splitter
| พารามิเตอร์ | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 |
| ความยาวคลื่นในการทำงาน (nm) | 1260～1650 | ||||||
| ประเภทไฟเบอร์ | G657A1 หรือตามที่ลูกค้ากำหนด | ||||||
| การสูญเสียการแทรก (dB)(เกรด P/S) | 4.0 | 7.6 | 11.0 | 14.4 | 17.5 | 21.0 | 24.5 |
| ความสม่ำเสมอของการสูญเสีย (dB) | 0.6 | 1.0 | 1.2 | 1.5 | 1.8 | 2.2 | 2.5 |
| การสูญเสียขึ้นอยู่กับโพลาไรเซชัน (dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.35 | 0.4 | 0.4 |
| การสูญเสียการส่งกลับ (dB) (เกรด P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| ทิศทาง (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น (dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| เสถียรภาพของอุณหภูมิ (-40～85 ℃)(dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| อุณหภูมิในการทำงาน (℃) | -40～85 | ||||||
| อุณหภูมิในการจัดเก็บ (℃) | -40～85 | ||||||
| ขนาดอุปกรณ์ (มม.) | 40×4×4 | 50×4×4 | 50×4×4 | 50×7×4 | 60×7×4 | N/A | N/A |
| ขนาดโมดูล (มม.) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 | 140×115×18 |
| ขนาดมินิโมดูล (มม.) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | N/A | N/A |
หมายเหตุ:
1. ระบุโดยไม่มีขั้วต่อ
2. เพิ่มการสูญเสียอีก 0.15dB ต่อขั้วต่อ
