ตัวแยกไฟเบอร์ออปติกแบบไม่มีบล็อกขนาดเล็ก 1X16 0.9 มม. ท่อเหล็ก
| Model Type:: | 1*16 0.9mm Mini Steel PLC Fiber Optic Splitter | Fiber Type:: | G.657A with 0.9mm lose tube |
| Directivity:: | ≥55dB | Fiber Connector:: | SC/APC |
| Dimension:: | 60*12*4mm | Application:: | FTTH FTTB FTTX PON CATV |
| High Light: | ตัวแยกไฟเบอร์ออปติกแบบไม่มีบล็อก,0เครื่องแยกไฟเบอร์ออปติก.9 มิลลิเมตร,เครื่องแยกไฟเบอร์ออปติก 1x16 |
||

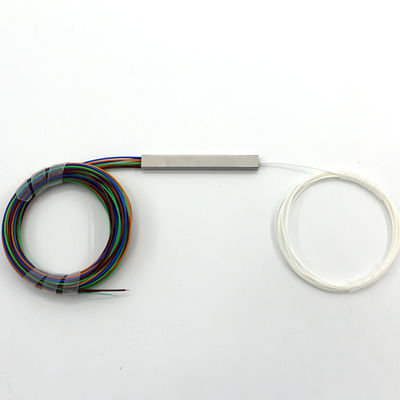

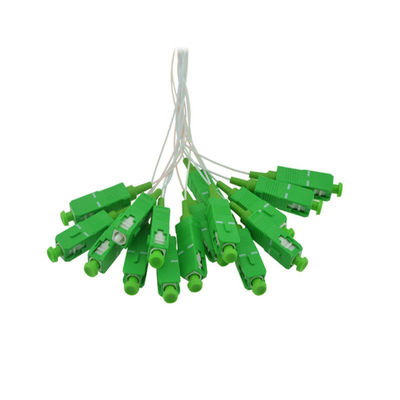

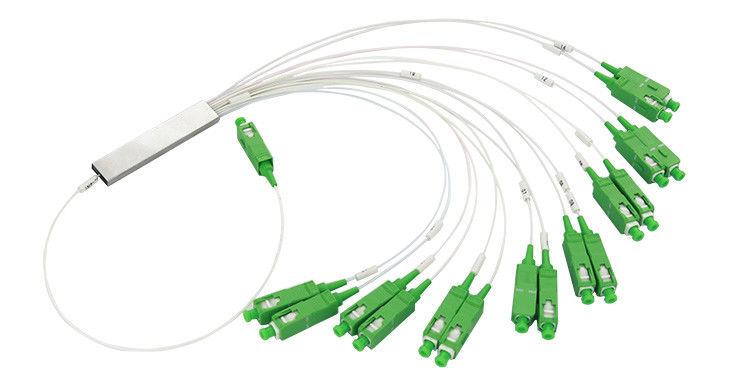

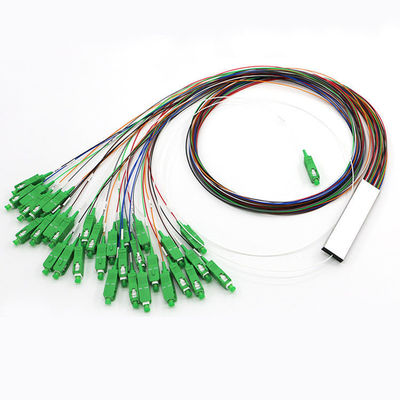

1X16 0.9 มม. Mini Blockless Fiber Optic Splitter
1*16 0.9 มม. Mini Blockless Stainless Steel Pipe PLC Fiber Optic Splitter
คำอธิบาย:
- ตัวแยกวงจรคลื่นแสงระนาบ (PLC Splitter) เป็นอุปกรณ์จัดการพลังงานแสงชนิดหนึ่งที่ผลิตโดยใช้เทคโนโลยีตัวนำคลื่นแสงซิลิกา มีช่วงความยาวคลื่นการทำงานที่กว้าง ความสม่ำเสมอของช่องสัญญาณต่อช่องสัญญาณที่ดี ความน่าเชื่อถือสูง และขนาดเล็ก และใช้กันอย่างแพร่หลายใน FTTX PON เพื่อจัดการพลังงานสัญญาณแสง
คุณสมบัติ:
- ใช้สแตนเลสสตีลความแข็งแรงสูง ผ่านการทดสอบสเปรย์เกลือ
- แกนเฟอร์รูลน้อยกว่า 0.5um
- ใช้วัตถุดิบใหม่ 100% เป็นไปตามมาตรฐาน ROHS
- การสูญเสียการแทรกต่ำ
- การออกแบบ PDL ขนาดกะทัดรัดต่ำ
- ความสม่ำเสมอของช่องสัญญาณต่อช่องสัญญาณที่ดี
- ช่วงความยาวคลื่นการทำงานกว้าง: ตั้งแต่ 1260nm ถึง 1650nm
- อุณหภูมิการทำงานกว้าง: ตั้งแต่ -40℃ ถึง 85℃
ดัชนี
| 1×16 Single Mode PLC Splitter Data Sheet | ||||||
| ความยาวคลื่นการทำงาน(nm) | 1260-1650 | วันที่ตรวจสอบ | 2017/11/21 | |||
| P/N: | 1x16-PLC-0.9-1.0 | S/N: | 1711116001 | |||
| ชนิดไฟเบอร์ | G.657A พร้อมท่อหลวม 0.9 มม. | ความยาวไฟเบอร์(ม.) | ≥1.0 | |||
| ประเภทตัวเชื่อมต่อ | SC/APC | ขนาดบรรจุภัณฑ์(มม.) | 60×12×4 | |||
| อุณหภูมิในการจัดเก็บ | -40~+85℃ | อุณหภูมิในการทำงาน | -40~+85℃ | |||
| รายการ | IL(dB) | PDL(dB) | RL(dB) | |||
| ความยาวคลื่น(nm) | 1310 | 1550 | 1310 | 1550 | 1310 | 1550 |
| ข้อมูลจำเพาะ | MAX13.6 | MAX 0.25 | ≥55 | |||
| พอร์ต1 | 13.11 | 13.34 | 0.03 | 0.03 | ผ่าน | ผ่าน |
| พอร์ต2 | 13.26 | 13.41 | 0.03 | 0.03 | ผ่าน | ผ่าน |
| พอร์ต3 | 13.28 | 13.15 | 0.04 | 0.03 | ผ่าน | ผ่าน |
| พอร์ต4 | 13.39 | 13.09 | 0.04 | 0.02 | ผ่าน | ผ่าน |
| พอร์ต5 | 13.35 | 13.03 | 0.03 | 0.04 | ผ่าน | ผ่าน |
| พอร์ต6 | 13.48 | 13.40 | 0.04 | 0.04 | ผ่าน | ผ่าน |
| พอร์ต7 | 13.33 | 13.45 | 0.03 | 0.02 | ผ่าน | ผ่าน |
| พอร์ต8 | 13.26 | 13.33 | 0.04 | 0.03 | ผ่าน | ผ่าน |
| พอร์ต9 | 13.02 | 13.33 | 0.03 | 0.04 | ผ่าน | ผ่าน |
| พอร์ต10 | 13.46 | 13.38 | 0.02 | 0.03 | ผ่าน | ผ่าน |
| พอร์ต11 | 13.27 | 13.25 | 0.02 | 0.04 | ผ่าน | ผ่าน |
| พอร์ต12 | 13.46 | 13.15 | 0.04 | 0.02 | ผ่าน | ผ่าน |
| พอร์ต13 | 13.24 | 13.17 | 0.04 | 0.03 | ผ่าน | ผ่าน |
| พอร์ต14 | 13.15 | 13.42 | 0.03 | 0.04 | ผ่าน | ผ่าน |
| พอร์ต15 | 13.32 | 13.44 | 0.03 | 0.03 | ผ่าน | ผ่าน |
| พอร์ต16 | 13.02 | 13.19 | 0.03 | 0.03 | ผ่าน | ผ่าน |
| อินพุต | N/A | ผ่าน | ผ่าน | |||
| สูงสุด | 13.48 | 13.45 | 0.04 | 0.04 | N/A | |
| ต่ำสุด | 13.02 | 13.03 | 0.02 | 0.02 | N/A | |
| ค่าเฉลี่ย | 13.28 | 13.28 | 0.03 | 0.03 | N/A | |
| ความสม่ำเสมอ(≤1.0dB) | 0.46 | 0.473 | ทิศทาง(dB) | ≥55 | ||
โครงสร้างผลิตภัณฑ์ (หน่วย:มม.)
