สายเคเบิลใยแก้วนำแสง GYXTW
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
| Fiber quality: | 2 / 4 / 6 / 8 / 10 / 12 | Jacket Color: | Black/Customized |

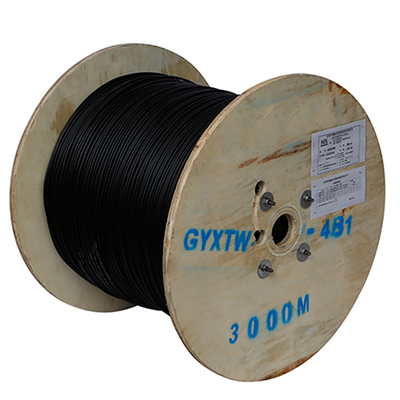

| Cable diameter: | 8±0.5 mm for 12core | Package: | Wooden reel ,3KM/reel |
| Certification: | ISO9001/CE/ROHS | Application: | Outdoor,FTTH |
| High Light: | สายเคเบิลใยแก้วนำแสง GYXTW,สายเคเบิลใยแก้วนำแสง GYXTW,สายเคเบิลใยแก้วนำแสง GYXTW |
||

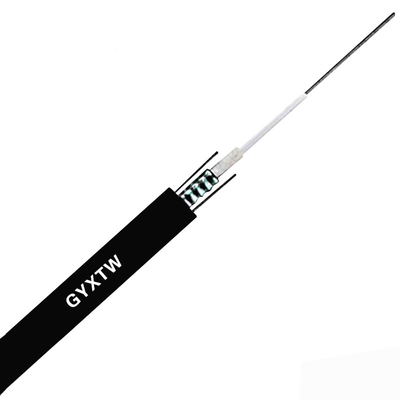

GYXTW สายเคเบิลใยแก้วนำแสงกลางแจ้งแบบหลวมท่อ แจ็คเก็ต PE กันน้ำ
คำอธิบาย

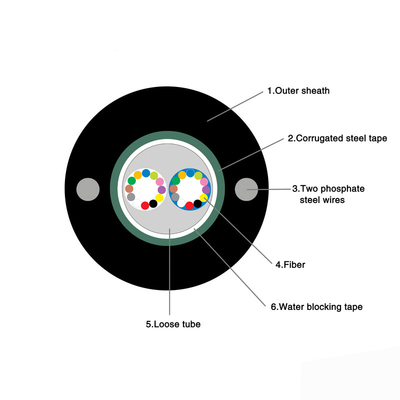

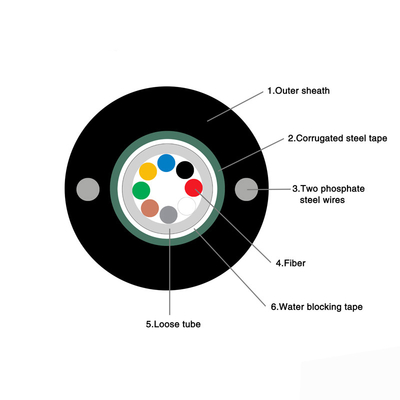

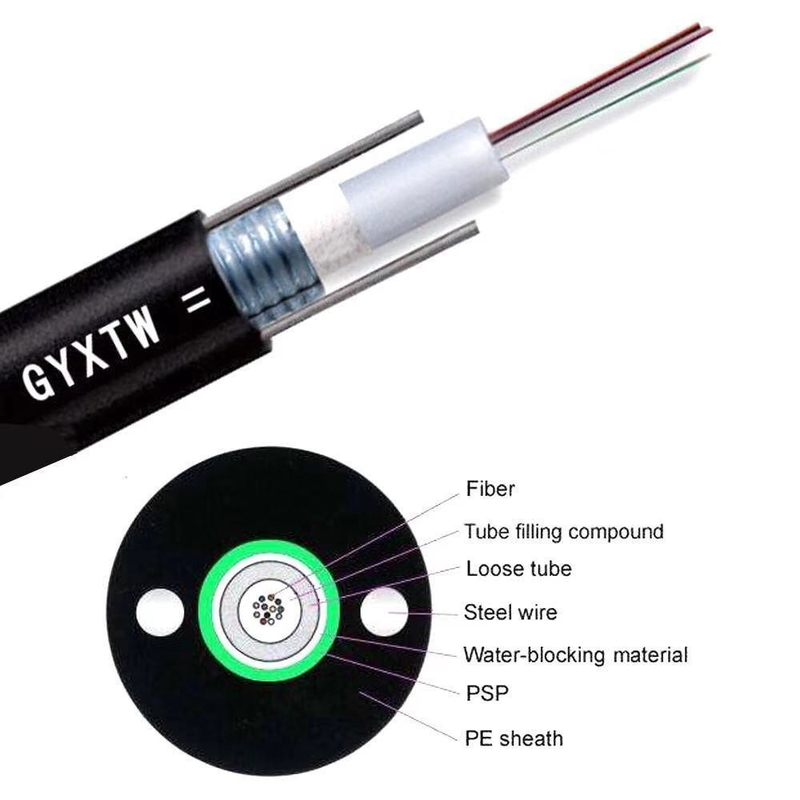

เส้นใยขนาด 250μm ถูกวางอยู่ในท่อหลวมที่ทำจากพลาสติกที่มีโมดูลัสสูง ท่อบรรจุสารประกอบเติมกันน้ำ ท่อถูกพันด้วยชั้นของ PSP ตามยาว ระหว่าง PSP และวัสดุกันน้ำของท่อหลวม จะมีการใช้วัสดุเพื่อทำให้สายเคเบิลกะทัดรัดและกันน้ำได้ ลวดเหล็กขนานสองเส้นถูกวางไว้ที่สองด้านของเทปเหล็ก ลวดเหล็กขนานถูกวางไว้ที่สองด้านของเทป สายเคเบิลจะเสร็จสมบูรณ์ด้วยปลอกโพลีเอทิลีน (PE)
คุณสมบัติ
ประสิทธิภาพเชิงกลและอุณหภูมิที่ดี
ท่อหลวมที่มีความแข็งแรงสูงทนต่อการไฮโดรไลซิส
สารประกอบเติมท่อพิเศษช่วยให้มั่นใจได้ถึงการป้องกันเส้นใยที่สำคัญ
ทนต่อการบดและการยืดหยุ่น
PSP ช่วยเพิ่มความชื้น
ลวดเหล็กขนานสองเส้นช่วยให้มั่นใจได้ถึงความต้านทานแรงดึง
เส้นผ่านศูนย์กลางเล็ก น้ำหนักเบา และติดตั้งง่าย
อุณหภูมิในการจัดเก็บ / การทำงาน: -40℃~+70℃
การใช้งาน
ใช้งานได้ในท่อ / ทางอากาศ
พารามิเตอร์เส้นใย
| เลขที่ | รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G.652D | ||||
| 1 | เส้นผ่านศูนย์กลางสนามโหมด | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | เส้นผ่านศูนย์กลางของแคลดดิ้ง | μm | 124.8±0.7 | |
| 3 | ความไม่เป็นวงกลมของแคลดดิ้ง | % | ≤0.7 | |
| 4 | ข้อผิดพลาดความเข้มข้นของแกน-แคลดดิ้ง | μm | ≤0.5 | |
| 5 | เส้นผ่านศูนย์กลางการเคลือบ | μm | 245±5 | |
| 6 | ความไม่เป็นวงกลมของการเคลือบ | % | ≤6.0 | |
| 7 | ข้อผิดพลาดความเข้มข้นของการเคลือบ-แคลดดิ้ง | μm | ≤12.0 | |
| 8 | ความยาวคลื่นตัดสายเคเบิล | nm | λcc≤1260 | |
| 9 | การลดทอน (สูงสุด) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
พารามิเตอร์สายเคเบิล
| รายการ | ข้อมูลจำเพาะ | |
| จำนวนเส้นใย | 2~24 | |
| เส้นใยเคลือบสี | ขนาด | 250µm±15µm |
| สี | น้ำเงิน, ส้ม, เขียว, น้ำตาล, เทา, ขาว | |
| ท่อหลวม | ขนาด | 2.10mm±0.05mm |
| วัสดุ | PBT | |
| สี | ธรรมชาติ | |
| ส่วนประกอบความแข็งแรง | เส้นผ่านศูนย์กลาง | 1.0mm |
| วัสดุ | เหล็ก | |
| แจ็คเก็ตด้านนอก | ขนาด | 8.0mm±0.1mm |
| วัสดุ | PE | |
| สี | ดำ | |
ลักษณะทางกลและสิ่งแวดล้อม
| รายการ | หน่วย | ข้อมูลจำเพาะ |
| แรงดึง (ระยะยาว) | N | 600 |
| แรงดึง (ระยะสั้น) | N | 1500 |
| การบด (ระยะยาว) | N/10cm | 300 |
| การบด (ระยะสั้น) | N/10cm | 1000 |
| รัศมีการโค้งงอขั้นต่ำ (ไดนามิก) | mm | 20D |
| รัศมีการโค้งงอขั้นต่ำ (สแตติก) | mm | 10D |
| อุณหภูมิในการติดตั้ง | ℃ | -20~+60 |
| อุณหภูมิในการทำงาน | ℃ | -40~+70 |
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+70 |
พารามิเตอร์ทางเทคนิค
| จำนวนเส้นใย | เส้นผ่านศูนย์กลางสายเคเบิล (มม.) | น้ำหนักสายเคเบิล (กก./กม.) |
ความต้านทานแรงดึง ระยะยาว/ระยะสั้น เทอม (N) |
ความต้านทานการบด ระยะยาว/ระยะสั้น เทอม (N/100mm) |
การดัด รัศมี สแตติก/ไดนามิก (มม.) |
| 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| ลักษณะการส่ง | |||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
การลดทอนสูงสุด (dB/km) (+20℃) |
850 nm | 3.0 | 3.3 | ||
| 1300 nm | 1.0 | 1.0 | |||
| 1310 nm | 0.36 | 0.4 | |||
| 1550 nm | 0.24 | 0.23 | |||
| ความยาวคลื่นตัดสายเคเบิล (nm) | ≤1260 | ≤1450 | |||
-
