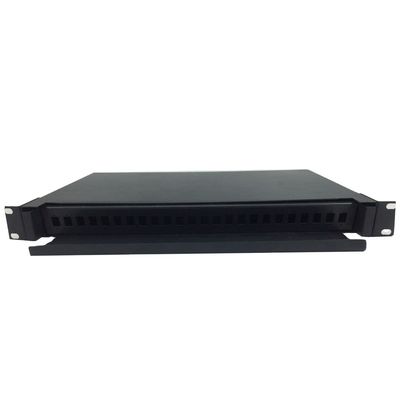

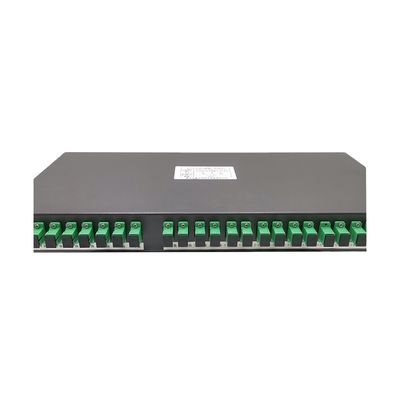

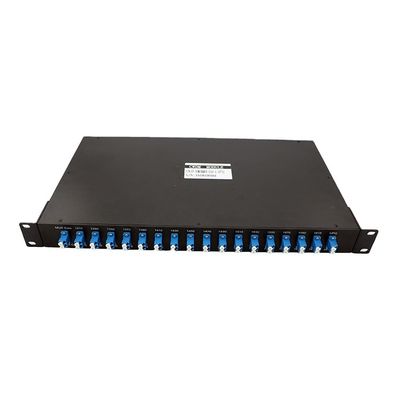

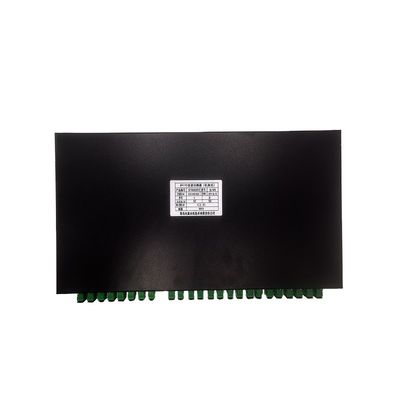

1U ไฟเบอร์ออปติก Odf 1X2 Splitter Rack Mount แพทช์พานล์
| Structure Type: | Standard 19'' | Apply port: | SC LC FC / UPC/APC CONNECTORS |
| Option channel:: | 4, 8 , 16, 18 channels | Hight: | 1U |
| Material: | Metal Aluminum | Outer carto weight: | 5pcs / Carton (1U) |
| High Light: | 1X2 แผ่นปาทช์,1X2 แผ่นปลาทช์แบ่ง,1U Odf แพทช์พานิล |
||
1U ไฟเบอร์ออปติก Odf 1X2 Splitter Rack Mount แพทช์พานล์

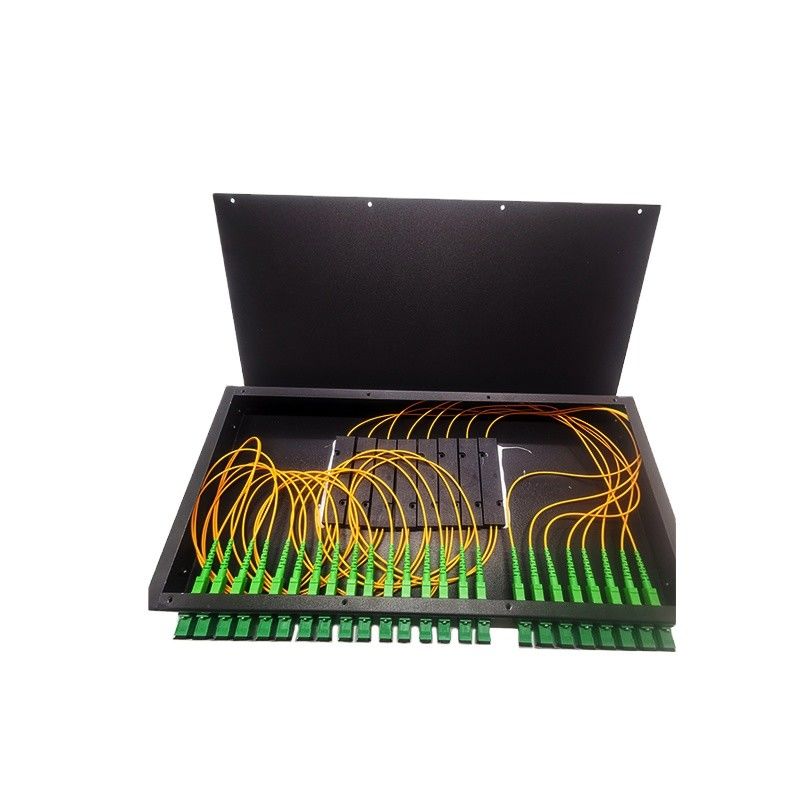

แรคมอนท์ 1U ไฟเบอร์ออปติก odf 24 ท่าทาง 24 หลัก ไฟเบอร์ออปติก แพทช์แพนล ติดตั้ง 8pcs 1X2 Splitter
1. การนําเสนอสินค้า
เครื่องแยกคลื่นหนาแน่น (DWDM) ใช้เทคนิคกรองเยื่อและการออกแบบพัสดุบรรจุไมโครออปติกส์ที่ไม่เชื่อมโยงโลหะภายในความยาวคลื่นของ ITU เพื่อบรรลุการเชื่อมต่อขึ้นและลง. มันให้ความยาวคลื่นกลางช่องทาง ITU ความสูญเสียการใส่ต่ํา การแยกช่องทางสูง การบริโภคพลังงานต่ํา คุณลักษณะแบนด์ที่กว้าง ไม่มีวงจรกาวความมั่นคงทางอุณหภูมิที่ดีและความน่าเชื่อถือ และอื่นๆในระบบเครือข่ายโทรคมนาคม, มันสามารถใช้สําหรับสัญญาณออปติกอัพลิงค์หรือดาวน์ลิงค์
2รายละเอียดเทคนิค
| ปริมาตร | ช่อง 4 | ช่อง 8 | ช่อง 16 | ||||||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||||||
| ความยาวคลื่นช่องทาง ((nm) | 1270 ~ 1610 | ||||||||||
| ความแม่นยําความยาวคลื่นศูนย์ | ± 05 | ||||||||||
| ระยะทางช่องทาง ((nm) | 20 | ||||||||||
| ขนาดความกว้างของแบนด์ (nm) | >14 | ||||||||||
| ความสูญเสียการใส่ (dB) | ≤ 1.4 | ≤ 26 | ≤ 50 | ||||||||
| ความเหมือนกันของช่องทาง (dB) | ≤0.5 | ≤0.5 | ≤0.5 | ||||||||
| ช่อง Ripple (dB) | 0.3 | ||||||||||
| การแยกแยก (dB) | ใกล้เคียง | ไม่มี | >30 | ไม่มี | >30 | ไม่มี | >30 | ||||
| ไม่ติดกัน | ไม่มี | >40 | ไม่มี | >40 | ไม่มี | >40 | |||||
| ความรู้สึกต่ออุณหภูมิการสูญเสียการใส่ (dB/°C) | <0.005 | ||||||||||
| การเปลี่ยนแปลงอุณหภูมิความยาวคลื่น (nm/°C) | <0.002 | ||||||||||
| ความสูญเสียที่ขึ้นอยู่กับการขั้วโลก (dB) | <0.1 | ||||||||||
| การกระจายกระจายสภาพ Polarization Mode (PS) | <0.1 | ||||||||||
| การกํากับ (dB) | > 50 | ||||||||||
| การสูญเสียผลตอบแทน (dB) | > 45 | ||||||||||
| พลังงานขบวนการสูงสุด ((mW) | 500 | ||||||||||
| อุณหภูมิการทํางาน ((°C) | -5~+75 | ||||||||||
| อุณหภูมิการเก็บรักษา (°C) | -40 ~ 85 | ||||||||||
| ขนาดของบรรจุภัณฑ์ ((mm) | 1. L100 x W80 x H10 (2 CH ~ 8 CH โมดูล) | ||||||||||
| 2. L120xW800xH18 (9 CH ~ 18 CH โมดูล) | |||||||||||
หมายเหตุ: ด้านบนไม่มีเครื่องเชื่อม ถ้ามีเครื่องเชื่อม เพิ่ม 0.2dB
3การใช้งาน
4ลักษณะ
- การสูญเสียการใส่ที่ต่ํา
- การแยกช่องทางสูง
- เส้นทางทางแสงไร้ epoxy
- ความมั่นคงทางความร้อนและความน่าเชื่อถือที่ดี
- telcordia GR-1221 ความสอดคล้องและมาตรฐานคุ้มครองสิ่งแวดล้อม RoHS
5.ข้อมูลการสั่งซื้อ
| การตั้งค่า | ช่องหมายเลข | ช่องทาง | ประเภทหางหมู | ความยาวของเส้นใย | ขนาด ((มม) | เครื่องเชื่อม |
| M=Mux D=Demux |
04=4 ช่องทาง 08=8 ช่องทาง 16=16 ช่องทาง
N=N ช่องทาง ...... |
27=1270nm 47=1470nm 49=1490nm ...... 61=1610nm เอสเอส = พิเศษ... |
0=250um 1=900um 2=2.0 มิลลิเมตร |
1=1m 2 = 1.5m 3 = อื่นๆ |
1=L100 x W80 xH10 2=L120xW80xH18 3=19 1U Rack |
0 = ไม่มี 5 = อื่นๆ |
-
