| Size: | 330×183×70/100mm | Material: | Cold rolling steel sheet |
|---|---|---|---|
| Panel port: | ST/FC/ST | Fiber capacity: | 48 Core |
| Weight: | 1.7/2 Kg | ||
| เน้น: | กล่องต่อสายไฟเบอร์ออปติก ROSH,กล่องต่อสาย ST ROSH,กล่องต่อสาย 48 คอร์ ROSH |
||

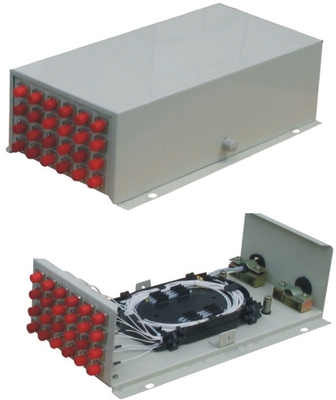

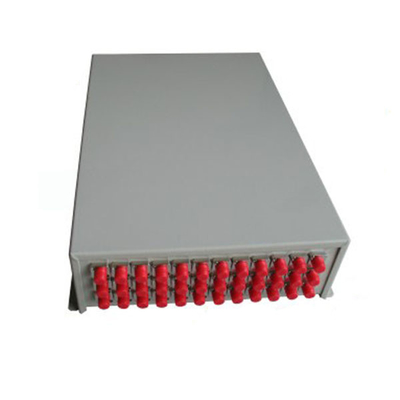

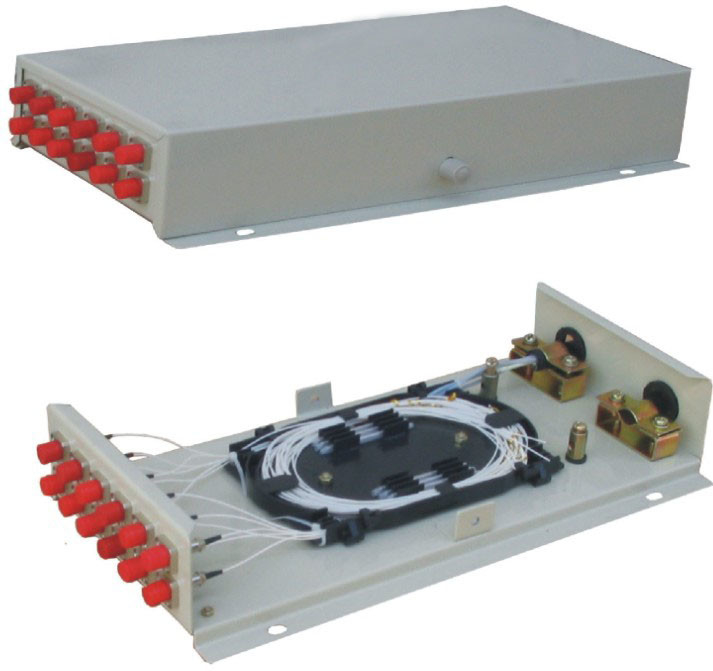

กล่องต่อสายใยแก้วนำแสงแบบติดผนัง FC ST ROSH 48 Core
กล่องพักสายไฟเบอร์ออปติกแบบติดผนัง GPZ-48A,12 คอร์, 24 คอร์, 48 คอร์
การใช้งาน:
ผลิตภัณฑ์นี้สามารถใช้กับปลายสายเคเบิลใยแก้วนำแสงได้หลายประเภทและโครงสร้าง โดยมีเส้นผ่านศูนย์กลางภายใน 18 มม.
คุณสมบัติโครงสร้าง:
1. ดัชนีคุณสมบัติทั้งหมดเป็นไปตามมาตรฐานแห่งชาติ YD/T814-1996
2. ตัวเครื่องทำจากแผ่นเหล็กรีดเย็น และพื้นผิวใช้เทคนิคการพ่นพลาสติกแบบด้าน แรงยึดเกาะสูง สวยงาม และทนทาน
3. การออกแบบที่โดดเด่นของช่องเข้าสายเคเบิล 1～2 ช่อง และช่องออกไฟเบอร์ 1～48 คอร์ ช่วยให้มีความยืดหยุ่น
4. ช่องเข้าสายเคเบิลและช่องออกไฟเบอร์ถูกปิดผนึกด้วย NBR ทนน้ำมันเพื่อเพิ่มความยืดหยุ่น ผู้ใช้สามารถเลือกเจาะช่องเข้าและออกได้
5. ถาดหลอมไฟเบอร์ที่ซ้อนทับกันและหน่วยดินฉนวนแยกต่างหากทำให้การจัดวางคอร์ การขยายความจุ และการต่อสายดินมีความยืดหยุ่น สะดวก และปลอดภัย
ข้อมูลจำเพาะทางเทคนิคหลัก
1. ขนาดภายนอก: (ยาว×กว้าง×สูง) 330×183×70/100
2. น้ำหนัก: 1.7/2 กก.
3. รัศมีการพันไฟเบอร์ออปติก: ≥40 มม.
4. การสูญเสียเพิ่มเติมของถาดไฟเบอร์: ไม่มี
5. ความยาวไฟเบอร์ที่เหลือในถาด: ≥1.6 ม.
6. ความจุไฟเบอร์: 48 คอร์
7. อุณหภูมิในการทำงาน: - 400C ~ + 600C
8. ความต้านทานแรงดันด้านข้าง: 500N
9. ความต้านทานแรงกระแทก: 750N
การดำเนินงาน
1. ลอกสายเคเบิลออก เอาปลอกด้านนอกและด้านในออก รวมถึงท่อหดตัวหลวมๆ และล้างจาระบีออก เหลือไฟเบอร์ 1.1～1.6 ม. และแกนเหล็ก 20～40 มม.
2. ยึดการ์ดกดสายเคเบิลและสายเคเบิล รวมถึงแกนเหล็กเสริมสายเคเบิล
3. นำไฟเบอร์เข้าไปในถาดหลอมและเชื่อมต่อ ยึดท่อหดความร้อนและท่อหลอมเข้ากับไฟเบอร์เชื่อมต่ออันใดอันหนึ่ง หลังจากหลอมและเชื่อมต่อไฟเบอร์แล้ว ให้ย้ายท่อหดความร้อนและท่อหลอม และยึดแท่งแกนเสริมสแตนเลส (หรือควอตซ์) ตรวจสอบให้แน่ใจว่าจุดเชื่อมต่ออยู่ตรงกลางของท่อหุ้มความร้อน ท่อเพื่อให้ทั้งสองเป็นหนึ่งเดียว ใส่ข้อต่อป้องกันลงในถาดวางไฟเบอร์ (หนึ่งถาดสามารถวางได้ 12 คอร์)
4. วางไฟเบอร์ที่เหลือในถาดหลอมและเชื่อมต่ออย่างสม่ำเสมอ และยึดไฟเบอร์ที่พันด้วยสายรัดไนลอน ใช้ถาดจากด้านล่างขึ้นไป หลังจากเชื่อมต่อไฟเบอร์ทั้งหมดแล้ว ให้ปิดชั้นบนสุดและยึด
5. วางตำแหน่งและใช้สายดินตามแผนโครงการ
6. ปิดฝา สามารถติดตั้งบนผนังหรือในแนวเส้นแนวนอนได้
| รายการบรรจุภัณฑ์ | |
| ตัวเครื่องหลักของกล่องปลายทาง | 1 ชิ้น |
| ผ้าทรายขัด | 1 ชิ้น |
| เครื่องหมายหลอมและเชื่อมต่อ | 1 ชิ้น |
| ตัวเรือนไฟเบอร์ | 2-48 ชิ้น |
| สายรัด | 4-16 ชิ้น |
