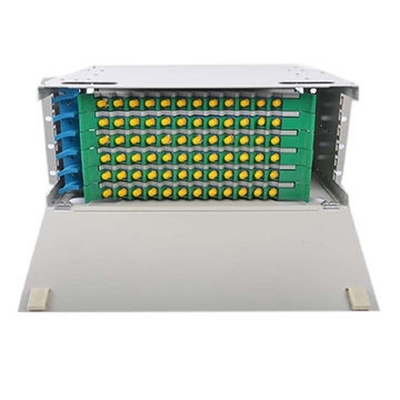

FTTX 144 Port Outdoor ODF Optical Distribution Frame (กรอบการกระจายออฟติกในภายนอก)
| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| High Light: | กรอบการกระจายแสง ODF ในภายนอก,144 ท่าเรือ ODF นอก,กรอบการกระจายแสง FTTX |
||
FTTX 144 Port Outdoor ODF Optical Distribution Frame (กรอบการกระจายออฟติกในภายนอก)
ความจุขนาดใหญ่ 72 96 144 ท่าทางนอกไฟเบอร์ออปติก ODF / แผ่นปาทช์กรอบการกระจายหลัก
คําแนะนํา
กล่องปลายไฟเบอร์ออปติก สามารถนําไปใช้ในสายเชื่อมต่อของสายไฟเบอร์ปลาย,ทํางานเป็นกล่องกระจาย 19 ราคาธรรมดาโครงสร้าง,การติดตั้ง rack,มีให้ติดตั้ง FC,SC,ST,แอดป์เตอร์ LC
ลักษณะโครงสร้าง
l ดัชนีอสังหาริมทรัพย์ทั้งหมดสอดคล้องกับมาตรฐาน YD/T925/1997 ของประเทศ
l ร่างใช้แผ่นเหล็กม้วนเย็น แรงติดแน่นแข็งแรง ศิลปะและทนทาน
¡ การออกแบบที่โดดเด่นของ 1-2 ทางเข้าสายไฟเบอร์และทางออกสายไฟเบอร์ของ 1-24 คอร์
l ทางเข้าสายไฟฟ้าถูกปิดด้วยความทนทานต่อน้ํามัน NBR เพื่อเพิ่มความยืดหยุ่น ผู้ใช้สามารถเลือกที่จะเจาะทางเข้าและทางออก
l ตู้หลอมไฟเบอร์ที่ซ้อนกันและหน่วยการกัดดินแยกทําให้การจัดวางของแกนขยายความจุและการกัดดินสายไฟเบอร์ยืดหยุ่น สะดวกสบายและปลอดภัย
รายละเอียดเทคนิค
ขนาดภายนอก: (ความยาว×ความกว้าง×ความสูง) 430x300x1U/2U
ระยะรัศมีการล่อเส้นใยออฟติก ≥40mm
การสูญเสียไฟเบอร์เพิ่มเติม: ไม่มี
ความยาวของเส้นใยที่เหลือในตู้: ≥1.6m
ความจุของเส้นใย: 48 คอร์
อุณหภูมิการทํางาน: - 400C ~ + 600C
ความต้านทานความดันด้านข้าง: 500N
ความต้านทานแรงกระแทก:750N
กรอบการกระจายไฟเบอร์ออปติกที่ติดอยู่บนราค
| รุ่น | จํานวนแกน | ความสูง | ขนาด ((cm) | น้ําหนัก ((kg) |
| ODF-R144 | 144 | 7U | ขนาด 49x30.5x3115 | 17.1 |
| ODF-R96 | 96 | 5U | ขนาด 49x30.5x2225 | 11 |
| ODF-R72 | 72 | 4U | ขนาด 49x30.5x178 | 9 |
| ODF-R48 | 48 | 3U | 49x30.5x1335 | 7 |
| ODF-R36 | 36 | 2U | 49x30.5x89 | 5.7 |
| ODF-R24 | 24 | 2U | 49x30.5x89 | 4.6 |
-
8Reliable manufacturer,reassuring,experienced!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
MThe Product portfolio have been upgraded,Production lead time had been optimized,more flexible.
